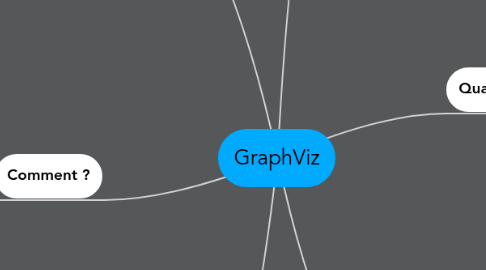

GraphViz par Mind Map: GraphViz

1. Quoi ?

1.1. fonctionnalités utiles pour les diagrammes concrets :

1.1.1. les options pour les couleurs

1.1.2. les dispositions de nœuds tabulaires

1.1.3. les styles de trait et les polices

1.1.4. les hyperliens et les formes personnalisées

1.2. un ensemble d'outils open source qui manipulent des graphes définis à l'aide de scripts suivant le langage DOT

1.3. Les programmes de mise en page Graphviz prennent des descriptions de graphiques dans un langage de texte simple, et font des diagrammes dans des formats utiles tels que :

1.3.1. des images et SVG pour les pages Web

1.3.2. PDF ou Postscript pour inclusion dans d'autres documents

1.3.3. Afficher dans un navigateur graphique interactif.

2. Comment ?

2.1. Graphviz se compose d'un langage de description de graphique nommé le langage DOT et d'un ensemble d'outils qui peuvent générer et / ou traiter des fichiers DOT

2.1.1. dot

2.1.1.1. un outil de ligne de commande pour produire des dessins en couches de graphes orientés dans une variété de formats de sortie (PostScript, PDF, SVG, texte annoté, etc.).

2.1.2. neato

2.1.2.1. Essaie de minimiser une fonction énergétique globale, ce qui équivaut à mise à l'échelle statistique multidimensionnelle.

2.1.3. fdp

2.1.3.1. similaires à ceux de neato, mais cela en réduisant les forces plutôt que de travailler avec de l'énergie.

2.1.4. sfdp

2.1.4.1. version multi-échelle de fdp pour la mise en page de grands graphiques.

2.1.5. twopi

2.1.5.1. pour les dispositions de graphes radiaux.

2.1.6. circo

2.1.6.1. pour les dispositions de graphes circulaires.

2.1.7. dotty

2.1.7.1. une interface utilisateur graphique pour visualiser et éditer des graphiques.

2.1.8. lefty

2.1.8.1. un widget programmable qui affiche les graphiques DOT et permet à l'utilisateur d'effectuer des actions sur eux avec la souris. Lefty peut donc être utilisé comme vue dans une application GUI MVC utilisant des graphes.

3. Qui ?

3.1. Crées par les laboratoires de recherches d' AT&T

3.2. John Ellson, Emden Gansner, Yehuda Koren, Eleftherios Koutsofios, John Mocenigo, Stephen North, Gordon Woodhull, David Dobkin, Vladimir Alexiev, Bruce Lilly, Jeroen Scheerder, Daniel Richard G., Glen Low

3.3. diverses applications logicielles de manipulation de graphes.

4. Quand ?

4.1. Première Sortie : Avant 1991 ; Il y'as 27 ans .

4.2. dernière version stable : 2.40.1 / 25 December 2016 ; Il y'as 13 mois.

5. Ou ?

5.1. GNU/Linux, Mac OS, Unix, Windows

6. PourQuoi ?

6.1. logicielle open source

6.2. version stable avec documentation

6.3. Objectif : fournir des bibliothèques permettant l'intégration des outils dans diverses applications logicielles afin de manipuler et visualiser les graphes.
