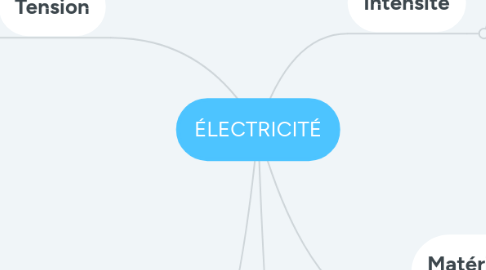

ÉLECTRICITÉ par Mind Map: ÉLECTRICITÉ

1. Circuits électriques

1.1. Circuit en série

1.1.1. L'intensité est nulle lorsque le circuit est ouvert !

1.1.2. Les dipôles sont reliés entre eux et forment une seule maille !

1.2. Circuit en dérivation

1.2.1. Chaque dipôle est lié "indépendamment" au générateur !

1.2.2. Les dipôles forment plusieurs boucles (mailles) !

2. Matériaux conducteurs/isolants

2.1. Un matériau isolant ne laisse pas passer le courant (porcelaine, verre, émail, la plupart des plastiques...).

2.2. Un matériau conducteur laisse passer le courant (les métaux(or, cuivre ou argent), le graphite...)

3. Intensité

3.1. L'intensité est mesurée en ampères par un ampèremètre branché en série, elle est notée I aux bornes d'un dipôle.

3.2. Lois

3.2.1. Dans un circuit en série l'intensité de tous les dipôles est la même, que se soit un dipôle récepteur ou générateur !

3.2.2. Dans un circuit en série l'intensité de tous les dipôles est la même, que se soit un dipôle récepteur ou générateur !

3.2.3. Dans un circuit en dérivation l'intensité du courant dans la branche principale est égale à la somme des intensités des courants dans les branches dérivées.

4. Tension

4.1. Petites informations

4.1.1. La tension délivrée par une prise en France est de 230V ! Il est très dangereux de les toucher !

4.1.2. La tension est dangereuse à partir de 50V dans des conditions sèches et à partir de 25V dans des conditions mouillées !

4.2. La tension est mesurée en Volts par un voltmètre branché en dérivation, elle est notée U aux bornes d'un dipôle.

4.3. Lois

4.3.1. Dans un circuit en série la somme des tensions au bornes des récepteurs est égale à la tension fournie par le générateur.

4.3.2. Dans un circuit en dérivation la tension aux des dipôles est la même ! la tension aux bornes de chaque récepteur est donc la même que celle fournie par le générateur !

5. Résistance

5.1. Loi d'ohm

5.1.1. La loi d’Ohm indique que la tension aux bornes d’une résistance est proportionnelle à l’intensité du courant. pour trouver la valeur de la résistance dans un circuit il faut réaliser ce calcul : R=U/I R(résistance)/U(tension)/I(intensité)
