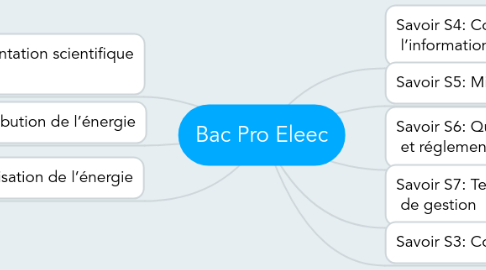

Bac Pro Eleec par Mind Map: Bac Pro Eleec

1. Savoir S4: Communication et Traitement de l’information

1.1. S4.1: Automatismes programmables

1.1.1. - Terminaux de dialogue, Automate programmable, superviseur industriel, terminaux dédiés.

1.1.1.1. - Principe de fonctionnement, caractéristiques des différents signaux (entrées/sorties liaison réseau ) en vue de leur raccordement et exploitation.

1.1.1.2. - Langage de programmation industriel en vue d'ajuster des paramètres et de modifier une petite partie de programme.

1.2. S4.2: Réseau de terrain

1.2.1. - Liaison et protocole de dialogue.

1.2.1.1. - Principes et intérêts des bus de terrain.

1.2.2. - Constituants communicants de contrôle et de protection d’installation électrique.

1.2.2.1. - Caractéristiques des liaisons électriques et appareils communicants en vue de réaliser l’installation, les paramétrages, l’adressage et les raccordements.

1.2.3. - Récepteurs électriques communicants.

1.2.3.1. - Support de transmission de la communication : * Radio. * Infra rouge. * Fibre optique. * Courant porteur. * Filaire.

1.3. S4.3: Nature de l’information

1.3.1. - Signaux : * Analogique. * Numérique.

1.3.1.1. - Principe de la numération en base binaire, octale, hexadécimale, ASCII.

1.3.1.2. - Principe de conversion analogique/numérique.

1.4. S4.4: Traitement de l’information

1.4.1. - Système en boucle ouverte ou fermée. - Correcteur PID.

1.4.1.1. - Principe de fonctionnement d'un système asservi, régulé.

1.4.1.2. - Influence des différents types de correcteurs sur un système automatisé.

1.4.1.3. - Fonctions des différents constituants utilisés dans un automatisme bouclé en vue de la mise en service d'un système asservi, régulé.

1.5. S4.5: Acquisition de données

1.5.1. - Capteurs et détecteurs.

1.5.1.1. - Principes de détection des différentes grandeurs physiques.

1.5.1.2. - Différentes solutions technologiques.

1.5.1.3. - Caractéristiques nécessaires à la mise en oeuvre et à l’utilisation des différents capteurs, détecteurs.

1.6. S4.6: Représentation des ouvrages et des systèmes

1.6.1. - Représentation des schémas électriques, plans d’implantation.

1.6.1.1. - Mise en oeuvre de progiciel CAO permettant de réaliser des schémas et les plans multi-folios.

1.6.2. - Représentation temporelle, fonctionnelle: * Chronogramme.

1.6.2.1. - Outils de description temporelle, fonctionnelle en vue de leurs exploitations lors d'opérations de maintenance ou de mise en service.

1.6.3. * GRAFCET. * GEMMA. * SADT.

1.7. S4.7: Réseau communicant pour l’habitat et le tertiaire

1.7.1. - Réseau Voix Données Images pour locaux petit tertiaire (à répartiteur unique). Système de câblage à base de câble quatre paires et prises RJ45 pouvant servir de support : * à la téléphonie privée (sauf autocommutateur). * aux liaisons informatiques. * aux GTB- Portiers vidéo -Vidéo surveillance et autres systèmes connectables à un réseau VDI.

1.7.1.1. Organisation générale d’un réseau VDI.

1.7.1.2. Fonction des composants: * Répartiteur- sous répartiteur. * Autocommutateur. * Hub ou Switch. * Réseau informatique, principe de l’adressage IP sur réseau TCPIP en vue de paramétrer un élément connecté au réseau.

1.7.1.3. Principes et normes visant à mettre en oeuvre : * les différents câbles utilisés en VDI. * les différents écrans, masses. * la pose des chemins de câbles, câbles, en tenant compte des recommandations liées à la CEM. * le câblage des connecteurs RJ45. * la vérification et les contrôles à l’aide de mesureurs adaptés aux liaisons VDI. * le câblage, brassage et connexions dans le répartiteur (baie de brassage).

1.8. S4.8: Automatismes du bâtiment

1.8.1. Gestion technique du bâtiment : * Unité centrale ou superviseur.

1.8.1.1. - Architecture d’un système de gestion technique du bâtiment. - Rôle d’un superviseur dans la gestion technique du bâtiment. - Télétransmission d’événements.

1.8.2. Confort : * Eclairage. * Chauffage. * Climatisation. * ventilation * Contrôle d’accès.

1.8.2.1. - Caractéristiques nécessaires au câblage et au paramétrage des appareils communicants. - Principes et normes visant à mettre en oeuvre les différents câbles et conducteurs.

1.8.3. Alarme incendie : * Réglementation. * Différents types d’alarmes. * Centrale adressable.

1.8.3.1. - Principe de fonctionnement. - Règlement de sécurité contre l’incendie relatif aux établissements recevant du public en vue de choix d’alarme incendie en fonction du type de local et du nombre de personnes pouvant y être accueillies. - Différents types et modes de pose des conduits et câbles utilisés en alarme incendie.

1.8.4. Eclairage de sécurité : * Réglementation. * Source centrale. * Centrale et blocs adressables. * Bloc autonome.

1.8.4.1. - Principe de fonctionnement. - Réglementation concernant le balisage et l’éclairage d’ambiance des locaux en vue de la pose des différents composants. - Différents types de câbles et leurs modes de pose utilisés en éclairage de sécurité.

1.8.5. Alarme Intrusion : * Qualification du risque. * Types de détecteurs.

1.8.5.1. - Principe de fonctionnement. - Réglementation en vue du choix d’alarme intrusion. - Différents types de liaisons (filaire ou radio) entre la centrale et les détecteurs, les diffuseurs.

2. Savoir S5: Mise en service Maintenance

2.1. S5.1: Mise en service

2.1.1. Mise en service d’un ouvrage.

2.1.1.1. Cette mise en service sera réalisée dans le respect des règles liées à l'habilitation électrique. Conformément aux normes et décrets en vigueur en particulier : - Pour les installations, la norme NF C 15-100 partie vérification, entretien des installations, et chapitre relatif à la mise en service. - Pour les équipements, la norme NF EN 60204-1 Sécurité des machines – Equipement électrique des machines, partie essais et vérifications. - Pour l’ensemble des ouvrages, le décret 88-1056 du 14 novembre 1988. - Procédure concernant : * la sécurité des personnes. * la sécurité électrique du matériel. * les essais fonctionnels.

2.1.2. Mise en service d’un produit dans une application tertiaire et/ou industrielle.

2.1.2.1. Cette mise en service sera réalisée dans le respect des règles liées à l'habilitation électrique. Conformément aux normes en vigueur en particulier : - Pour les installations, la norme NF C 15-100 partie vérification, entretien des installations, et chapitre relatif à la mise en service. - Pour les équipements, la norme NF EN 60204-1 Sécurité des machines – Equipement électrique des machines, partie essais et vérifications. - Pour l’ensemble des ouvrages, le décret 88-1056 du 14 novembre 1988. - Procédures de mise en service prenant en compte : * Les recommandations du fabricant. * La sécurité des personnes. * La protection électrique du matériel.

2.1.3. Mesure de grandeurs électriques, physiques, mécaniques.

2.1.3.1. Ces mesures seront réalisées dans le respect des règles liées à l'habilitation électrique. - Caractéristiques utiles au choix et à la mise en oeuvre de mesureurs lors d’une intervention sur site.

2.2. S5.2: Maintenance

2.2.1. Fonction maintenance.

2.2.1.1. - Documentation utilisée (norme NF X 60-100) : * Dossier technique. * Dossier historique (historique des pannes). - Méthodes de maintenance : * Maintenance corrective. * Maintenance préventive.

2.2.2. Opération de maintenance préventive.

2.2.2.1. Ces interventions de maintenance seront réalisées dans le respect des règles liées à l'habilitation électrique. - Procédure d’inspection, de contrôle et de remplacement d’appareils lors d’interventions sur site en autonomie avec : * Remise en fonctionnement de l’ouvrage en prenant en compte la réglementation concernant la mise en service. * Présentation d’un compte rendu.

2.2.3. Opération de maintenance corrective: * Détection. * Localisation. * Diagnostic. * Dépannage. * Réparation.

2.2.3.1. Ces interventions de maintenance seront réalisées dans le respect des règles liées à l'habilitation électrique. - Procédures d’intervention sur site concernant: * La préparation de l’intervention. * Les méthodes de dépannage, de mesure et caractéristiques utiles au choix d’appareil de mesure. * La remise en fonctionnement de l’ouvrage en prenant en compte la réglementation concernant la mise en service. * La présentation d’un compte rendu.

2.2.4. Autres opérations de maintenance : * Rénovation. * Reconstruction. * Modification par : · Mise en conformité d’une installation. · Mise en conformité d’un équipement, d’une machine dangereuse : - Types de risques. - Technique de sécurité. - Zones dangereuses. - Modules de sécurité. - Détecteurs de sécurité. · Amélioration d’un système automatisé.

2.2.4.1. Ces interventions de maintenance seront réalisées dans le respect des règles liées à l'habilitation électrique. - Techniques de sécurité et particularités technologiques des matériels nécessaires : * A l’élaboration de schémas. * A la réalisation. * A la mise en service d’un équipement. * Au choix des composants.

3. Savoir S6: Qualité, sécurité, environnement et réglementation

3.1. S6.1: Les démarches qualité et maîtrise de la consommation énergétique

3.1.1. - Les concepts: * Normes de management * Certification * Labels. * Qualification.

3.1.1.1. - Objectifs des démarches qualité et de maîtrise de la consommation énergétique. - Principe des démarches et de leur mise en place (processus). - Prise en compte des instructions liées à la maîtrise de la consommation énergétique (associées à une activité de réalisation).

3.1.2. - Outils d’analyse et de résolution de problèmes : * Brainstorming. * QQOQCP.

3.1.2.1. - Principes de mise en oeuvre de ces outils en vue d’exploiter l’un d’entre eux.

3.2. S6.2: Habilitation électrique

3.2.1. - Réglementation : * Code du travail (articles spécifiques). * Décret du 14 novembre 1988 88- 1056 sur la protection des travailleurs. * Publication UTE C- 18 510.

3.2.1.1. - Voir Référentiel de formation à la prévention des risques d'origine électrique des élèves préparant les diplômes de l'Education Nationale

3.3. S6.3: Prévention des risques professionnels

3.3.1. - Concept : * Analyse a priori des risques professionnels (Document unique, plan de prévention). * Plan Particulier de Sécurité et de Protection de la Santé.

3.3.1.1. - Application de principes généraux de prévention et d’analyse des risques: * Préparer l'évaluation des risques. * Identifier les risques. * Classer les risques. * Proposer des actions de prévention. - Relatifs aux: * Directive "cadre" européenne N°89/391 du 12 juin 1989. * Loi N°91 1414 du 31/12/1991 * Décret N°2001-1016 du 5 nov 2001. Art : 230.1 (EvPRP -document unique) et la circulaire DRT N°6 du 18 avril 2002.

3.3.2. - Risques : * Electriques. * Liés au travail en hauteur. * Liés à l’activité physique. * Chimiques. * Thermiques. * Mécaniques. * Liés au bruit et à l'éclairage.

3.3.2.1. - Prise en compte des consignes de sécurité spécifiques lors d’intervention.

3.4. S6.4: Textes et règlements

3.4.1. - Loi. - Décret. - Règlement. - Norme. - Circulaire. - Guide et recommandations. - Code.

3.4.1.1. - Définition. - Hiérarchisation. - Domaine d’application. - Le contexte législatif et réglementaire français et européen de la maîtrise énergétique : directives DEEE, RoHS, REACH, etc. - Les aides publiques à la rénovation énergétiques.

4. Savoir S7: Techniques de communication et de gestion

4.1. S7.1: Outil informatique

4.1.1. Traitement de texte.

4.1.1.1. Fonctions principales (Caractères, mise en page, insertion images, dessins).

4.1.2. Tableur.

4.1.2.1. Fonctions principales (Calculs, graphiques).

4.1.3. Logiciels techniques.

4.1.3.1. Fonctions de base, bibliothèques de symboles.

4.2. S7.2: Gestion des disponibilités de l’entreprise

4.2.1. Gestion des disponibilités de l’entreprise en matériel, outillage, mesureur, équipement de protection (outil informatique).

4.2.1.1. - Disponibilité du produit. - Sortie et entrée du stock. - Seuil d’alerte.

4.2.2. Gestion des stocks.

4.2.2.1. - Contact avec les fournisseurs par téléphone, télécopie ou Messagerie électronique (Mél) pour obtenir un prix, une référence, une disponibilité. - Règles de rédaction d’une télécopie.

4.3. S7.3: Moyens de communication

4.3.1. - Téléphone. - Télécopie. - Émail. - Internet. - Réseau informatique.

4.3.1.1. - Mise en oeuvre de ces moyens de communication. - Émettre. - Recevoir. - Rechercher une information.

4.4. S7.4: Connaissance du consommateur, du client

4.4.1. La clientèle.

4.4.1.1. - Nom. - Coordonnées. - Activité.

4.4.2. fichier client (informatique).

4.4.2.1. - Nom. - Coordonnées. - Activité.

4.5. S7.5: Connaissance du produit

4.5.1. Positionnement du produit, du service, image du produit, innovation, produits nouveaux.

4.5.1.1. - Nom du produit. - Fonction du produit. - Gamme dans laquelle se situe le produit. - Référence et prix du produit. - Profil environnemental du produit.

4.6. S7.6: Gestion d’une affaire

4.6.1. Le Devis.

4.6.1.1. Principe et structure d’un devis.

4.6.2. Commande.

4.6.2.1. - Nom du produit. - Référence du produit. - Quantité.

4.6.3. Gestion d’un planning.

4.6.3.1. Structure d’un planning en vue de le modifier pour la partie de l’ouvrage qui lui est confiée.

4.6.4. Calcul des coûts.

4.6.4.1. - Nombre d’heures effectuées. - Taux horaire facturé. - Nombre de personnes ayant travaillé en équipe. - Matériel loué.

4.6.5. Facturation.

4.6.5.1. - Structure d’une facture relevant d’un ouvrage électrique simple.

4.7. S7.7: Communication orale

4.7.1. Construction d'un exposé.

4.7.1.1. - Structure d’un rapport présentant des solutions techniques concernant le métier d’électricien. - Principe d’une présentation orale d’un rapport relatif à une situation professionnelle. - Principe d’utilisation d’un support de communication tel que rétroprojecteur ou vidéo projecteur en vue de présenter un rapport.

5. Savoir S3: Commande de l’énergie

5.1. S3.1: Interruption en tout ou rien du flux énergétique

5.1.1. - Contacteur, interrupteur, interrupteur statique.

5.1.1.1. - Fonction.

5.1.1.2. - Nom et définition des caractéristiques principales.

5.1.1.3. - Particularités technologiques principales utiles aux choix du matériel et à sa mise en oeuvre.

5.1.1.4. - Précautions d’emploi en vue de choix de matériel et à sa mise en oeuvre.

5.2. S3.2: Modulation du flux énergétique

5.2.1. - Convertisseurs Alternatif / Alternatif.

5.2.1.1. - Particularités technologiques principales utiles aux choix, paramétrage et à la mise en oeuvre de convertisseur : * Utilisé en électrothermie: · Gradateur à train d’ondes. · Gradateur à angle de phase. * Utilisé pour les moteurs triphasés: · Gradateur démarreur. · Variateur de tension et de fréquence.

5.2.1.2. - Particularités technologiques principales utiles aux choix, paramétrage et à la mise en oeuvre de convertisseurs : * Utilisé en éclairagisme : · Gradateurs pour : - Lampe à incandescence. - Tube fluorescent. - Eclairage très basse tension. · Convertisseurs alternatif/alternatif de tension de sortie fixe pour : - Tube fluorescent. - Eclairage très basse tension.

5.2.2. - Convertisseurs Alternatif / Continu.

5.2.2.1. - Particularités technologiques principales utiles aux choix, paramétrage et à la mise en oeuvre : * d’un redresseur commandé pour l’alimentation d’un moteur à courant continu. * d’un chargeur. * d’une alimentation continue. * d’un variateur (redresseur et hacheur) pour l’alimentation et la variation de vitesse d’un moteur à courant continu.

5.2.3. - Convertisseurs Continu / Alternatif.

5.2.3.1. - Particularités technologiques principales utiles aux choix, paramétrage et à la mise en oeuvre d’un onduleur autonome.

6. Savoir S2: Utilisation de l’énergie

6.1. S2.1: Machines électromagnétiques

6.1.1. - Contraintes mécaniques.

6.1.2. - Moteurs alternatifs asynchrones.

6.1.2.1. - Constitution. - Matériaux utilisés. - Organisation structurelle.

6.1.2.2. - Caractéristiques T = f (n), I = f (n) utiles à la détermination des points de fonctionnement d’un moteur en fonction du couple résistant de la machine entraînée.

6.1.2.3. - Déclassement des moteurs en fonction de l’utilisation et de l’environnement.

6.1.2.4. - Couplage des moteurs. - Schémas des procédés de démarrage et particularités de chacun. * Statorique (électronique ou non). * Etoile triangle. * Rotorique.

6.1.2.5. - Principe de coordination des protections en vue du choix, d’une modification ou de la vérification des protections d’un moteur.

6.1.3. - Moteur à courant continu à excitation indépendante, excitation série.

6.1.3.1. - Constitution. - Matériaux utilisés. - Organisation structurelle.

6.1.3.2. - Caractéristiques T = f (I), I = f (n) T = f (n) utiles à la détermination des points de fonctionnement d’un moteur en fonction du couple résistant de la machine entraînée.

6.1.4. - Autres machines : * moteur monophasé asynchrone. * moteur universel. * machines synchrones.

6.2. S2.2: Electrothermie

6.2.1. - Chauffage par résistance. - Chauffage par rayonnement. - Chauffage par induction. - Chauffage diélectrique haute fréquence. - Chauffage par arc électrique.

6.2.1.1. - Principe des différents modes de chauffage.

6.2.1.2. - Caractéristiques nécessaires à l’étude, au choix, à la réalisation et à la mise en service du chauffage : * d’une pièce par radiateurs communicants. * d’une zone par aérotherme.

6.2.1.3. - Caractéristiques nécessaires à l’étude, au choix, à la réalisation et à la mise en service d’un procédé de chauffage industriel.

6.3. S2.3: Eclairagisme

6.3.1. - Installation d’éclairage : * Petit tertiaire. * Local industriel. * Espace extérieur

6.4. S2.4: Pneumatique

6.4.1. - Constituants pneumatiques.

7. Savoir S1: Distribution de l’énergie

7.1. S1.1: Réseaux HTA

7.1.1. - Réseaux : * Simple dérivation. * Double dérivation. * Coupure d’artère. - Postes : * Types de postes. * Types de cellules (départ, arrivée, mesurage, protection).

7.2. S1.2: Transformateurs HTA / BTA

7.2.1. - Structure : * Mécanique. * Electrique.

7.3. S1.3: Schémas de liaison à la terre BTA

7.3.1. - Schémas de liaison à la terre TT, IT, TN * Structure des différents schémas. * Caractéristiques et particularités. * Normes concernant la sécurité des personnes.

7.4. S1.4: Réseaux Basse Tension

7.4.1. - Dimensionnement des éléments du réseau électrique d’une installation.

7.4.2. - Appareils de coupure, de sectionnement. - Appareils de comptage. - Appareils de protection des installations et des personnes : * Disjoncteurs, fusibles. * Dispositifs différentiels à courant résiduel DR.

7.4.3. * Sélectivité des appareils de protection (totale ou partielle): · Chronométrique. · Différentielle. · Ampèremétrique. · Logique.

7.4.4. - Coffrets et armoires électriques, - Canalisations : * Câbles. * Conduit. * canalisations préfabriquées. - Mode de pose.

7.5. S1.5: Gestion de l’énergie

7.5.1. - Tarification de l’énergie électrique.

7.5.2. - Asservissement tarifaire.

7.5.3. - Qualité de l’énergie électrique.

8. Savoir S0: Electrotechnique - Expérimentation scientifique et technique - Dimensionnement

8.1. S0.1: Circuits parcourus par un courant continu

8.1.1. - Continu : * Lois : · d’ohm et loi d’ohm généralisée. · de l’énergie et puissance. électrique. · des noeuds. · des mailles. * Structure : · Association de résistances. · Association de condensateurs.

8.1.2. Groupements RC, RL série.

8.2. S0.2: Circuits parcourus par un courant alternatif sinusoïdal

8.2.1. - Monophasé et triphasé * Lois : · Grandeurs U, I, V, J, f ,j, w T. · Valeur maximale, efficace et moyenne. · Puissance apparente active et réactive.

8.2.2. * Structure monophasée : · Impédance et relation u = f (i) des trois dipôles élémentaires. Association des dipôles élémentaires.

8.2.3. * Structure triphasée : · Montage équilibré · Montage déséquilibré.

8.3. S0.3: Machines électromagnétiques

8.3.1. - Machines à courant continu : * Lois : · Bilan des puissances. · Rendement. · Réversibilité. * Structure : · Moteur à excitation séparée. · Moteur série. · Dynamo tachymétrique.

8.3.2. - Machines à courant alternatif : * Lois : · Grandeurs caractéristiques : fréquence de rotation, glissement, intensité, cos j, rendement. * Structure : · Moteur asynchrone monophasé et triphasé. · Alternateur. · Moteur synchrone.

8.3.3. - Transformateurs : * Lois : · Grandeurs caractéristiques : rapport de transformation, puissances, tension de courtcircuit.

8.4. S0.4: Appareils de mesures

8.4.1. - Multimètre : * TRMS. - Oscilloscope : * A entrée différentielle. * Analogique. * Numérique. * A mémoire. - Pince multifonctions : - Analyseur et acquisition de données.

8.5. S0.5: Conversion de signaux et modulation de l’énergie

8.5.1. - Fonctions : * Commutation. * Temporisation. * Amplification. * Comparaison. * Suiveur. * Additionneur – soustracteur. * Dérivateur – intégrateur. - Solutions technologiques : * Analogique. * Numérique ou informatique.

8.5.2. - Modulateurs : * Gradateur. * Hacheur. * Onduleur. * Redresseur. · Monophasé et triphasé. · Pont simple et mixte, non commandé et commandé. · Débit sur charge résistive, inductive et sur f.c.e.m.

8.5.3. - Perturbation des réseaux de distribution électrique par des récepteurs générateurs d’harmoniques.

8.6. S0.6: Compatibilité électromagnétique

8.6.1. - Cohabitation courant fort / courant faible : * Nature des perturbations. * Origine des perturbations. * Transmission des perturbations électromagnétiques : · en mode commun. · en mode différentiel.
