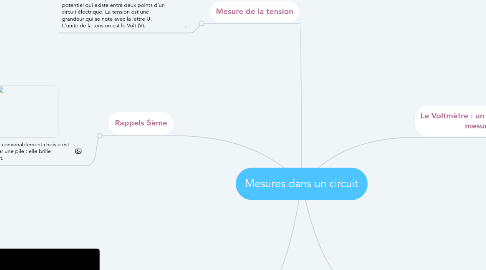

Mesures dans un circuit par Mind Map: Mesures dans un circuit

1. Mesure de la tension

1.1. La tension électrique est la différence de potentiel qui existe entre deux points d'un circuit électrique. La tension est une grandeur qui se note avec la lettre U. L'unité de la tension est le Volt (V). .

2. Le Voltmètre : un appareil de mesure

2.1. Pour qu'un voltmètre fonctionne il faut préparer le multimètre.

3. La notation des résultats

3.1. Ug : c'est la grandeur que l'on mesure avec un générateur

3.2. Un nombre : c'est la valeur mesuré

3.3. V = c'est l'unité associé à cette grandeur

4. L'Ampèremètre

4.1. Pour utiliser un Ampèremètre correctement il faut brancher le curseur de l'appareil dans la zone A sur le plus grand calibre. Ensuite il faut placer deux fils l'un sur la borne (COM) et l'autre sur la borne 10 A.

5. Rappels 5ème

5.1. Une lampe L convenablement choisie est alimentée par une pile : elle brille normalement.

5.1.1. On ajoute une deuxième lampe montée en série avec la première, les deux lampes brillent faiblement.
