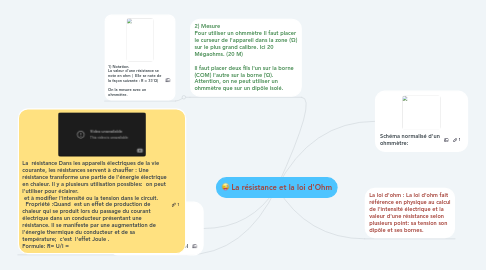

La résistance et la loi d'Ohm par Mind Map: La résistance et la loi d'Ohm

1. Ce tableau est proportionnel

2. 2) Mesure Pour utiliser un ohmmètre Il faut placer le curseur de l'appareil dans la zone (Ώ) sur le plus grand calibre. Ici 20 Mégaohms. (20 M) Il faut placer deux fils l'un sur la borne (COM) l'autre sur la borne (Ώ). Attention, on ne peut utiliser un ohmmètre que sur un dipôle isolé.

2.1. 1) Notation. La valeur d'une résistance se note en ohm ( Elle se note de la façon suivante : R = 33 Ώ) On la mesure avec un ohmmètre.

3. Schéma normalisé d'un ohmmètre:

4. La résistance Dans les appareils électriques de la vie courante, les résistances servent à chauffer : Une résistance transforme une partie de l'énergie électrique en chaleur. Il y a plusieurs utilisation possibles: on peut l'utiliser pour éclairer. et à modifier l'intensité ou la tension dans le circuit. Propriété :Quand est un effet de production de chaleur qui se produit lors du passage du courant électrique dans un conducteur présentant une résistance. Il se manifeste par une augmentation de l'énergie thermique du conducteur et de sa température; c'est l'effet Joule . Formule: R= U/I =

5. La loi d'ohm : La loi d'ohm fait référence en physique au calcul de l'intensité électrique et la valeur d'une résistance selon plusieurs point: sa tension son dipôle et ses bornes.
