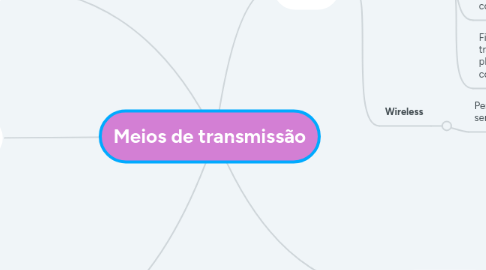

Meios de transmissão por Mind Map: Meios de transmissão

1. Tipos:

1.1. Cabeado:

1.1.1. Par trançado: é um tipo de cabo que possui pares de fios entrelaçados.

1.1.1.1. Tipos:

1.1.1.1.1. UTP- Não blindado

1.1.1.1.2. STP- Blindagem par a par

1.1.1.1.3. FTP- Blindagem envolve todos os pares.

1.1.1.1.4. SSTP- Blindagem em todos os pares e par a par

1.1.2. Coaxial: cabo com um fio de cobre composto de quatro camadas distintas.

1.1.3. Fibra Óptica: é um filamento flexível e transparente fabricado a partir de vidro ou plástico extrudido e que é utilizado como condutor de elevado rendimento de luz.

1.2. Wireless

1.2.1. Permite a conexão entre diferentes pontos sem a necessidade do uso de cabos.

2. Categorias:

2.1. Cat 1 e 2- usados em redes Arcnet de 2.5 megabits e redes Token Ring de 4 megabits

2.2. Cat 3- 16 MHz

2.3. Cat 4- 20 MHz

2.4. Cat 5- 100 MHz

2.5. Cat 5e- 125 MHz

2.6. Cat 6- 250 MHz

2.7. Cat 6a- 500 MHz

2.8. Cat 7- 600 MHz

3. Definição

3.1. Um meio ou canal de transmissão é o caminho utilizado para que um sinal elétrico ou uma informação seja enviada de um transmissor para um receptor.

4. Tipos

4.1. Simplex: Um sinal de passagem da estação de origem para a estação de destino.

4.2. Half-Duplex: A transmissão ocorre nos dois sentidos, ou seja, é bidirecional, porém não simultaneamente, transmitindo em um sentido de cada vez.

4.3. Full-Duplex: Os dados podem ser transmitidos e recebidos ao mesmo tempo, em ambos os sentidos, por meio de dois canais simultâneos.

5. Padrões

5.1. Ethernet

5.1.1. É uma arquitetura de interconexão para redes locais.Ela define cabeamento e sinais elétricos para a camada física, em formato de pacotes e protocolos para a subcamada de controle de acesso ao meio (Media Access Control - MAC) do modelo OSI.

5.2. Token Ring

5.2.1. Token ring é um protocolo de redes que opera na camada física e de enlace de dados.
