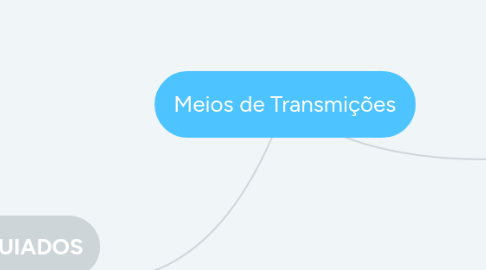

Meios de Transmições por Mind Map: Meios de Transmições

1. SEM FIO

1.1. Infravermelho

1.1.1. é um tipo de radiação eletromagnética que apresenta frequência menor que a da luz vermelha e, por isso, não está dentro do espectro eletromagnético visível. Por esse motivo, essa radiação não pode ser percebida pelo olho humano.

1.2. Microondas

1.2.1. são um tipo de meio de transmissão de dados não guiados de frequência extremamente alta muito usado na comunicação telefônica entre grandes distâncias, nos telefones celulares, etc.

1.3. Radiodifusão

1.3.1. serviço de transmissão de sinais, sons ou imagens, por meio de ondas eletromagnéticas, destinado ao público em geral [Abrange rádio, televisão, telefac-símile, telex etc.].

2. GUIADOS

2.1. Par Trançado

2.1.1. • 4 pares de fios de cobre, enrolados em espiral. • Este sistema cria uma barreira eletromagnética que reduz o ruído externo; • Cada par utiliza um padrão de entrançamento diferente para evitar a interferência entre os pares.

2.1.1.1. Categorias : Existem cabos de cat 1 até cat 7( CAT 8.1 e 8.2 estão em desenvolvimento).

2.1.1.2. Blindagem: Os cabos sem blindagem são chamados de UTP (Unshielded Twisted Pair); • Os cabos blindados, por sua vez, se dividem em três categorias: • FTP (Foiled Twisted Pair); • STP (Shilded Twisted Pair); • SSTP (Screened Shielded Twisted Pair) ou SFTP (Screened Foiled Twisted Pair).

2.2. Cabo coaxial

2.2.1. • Núcleo de cobre circundado por um condutor externo em malha; • Um material isolante separa os dois; • Os cabos coaxiais são constituidos de 4 camadas.

2.3. Fibra óptcia

2.3.1. As linhas de fibra óptica são fios de vidro opticamente puro, tão finos quanto um fio de cabelo, que transmitem informação digital ao longo de grandes distâncias, também usadas na geração de imagens médicas e em inspeções de engenharia mecânica.

2.3.1.1. Há várias camadas que fazem parte da estrutura essencial de um cabo de fibra óptica: - Proteção plástica - Fibra de fortalecimento - Revestimento interno - Camada de refração - Núcleo

2.3.1.2. Tipos de Fibra: • Monomodo: Possui um núcleo de 8 a 10 mícrons (milésimos de milímetro) de diâmetro; • Atendem um sinal por vez; • Ou seja, uma única fonte de luz (na maior parte das vezes, laser) envia informações por enormes distâncias; • Por apresentar menos dispersão, pode haver distâncias muito grandes entre retransmissores; • Teoricamente, até 80 quilômetros podem separar dois transmissores, mas na prática eles são um pouco mais próximos; • Outra vantagem das fibras desse tipo é a largura da banda oferecida, que garante velocidades maiores na troca de informações. • Multimodo: Possui um núcleo de 62,5 mícrons (milésimos de milímetro) de diâmetro; • Garantem a emissão de vários sinais ao mesmo tempo (geralmente utilizam LEDs para a emissão); • Esse tipo de fibra é mais recomendado para transmissões de curtas distâncias, pois garante apenas 300 metros de transmissões sem perdas. • Elas são mais recomendadas para redes domésticas porque são muito mais baratas.
