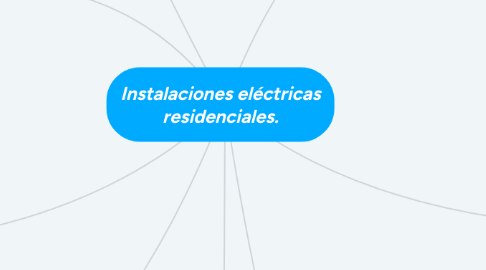

Instalaciones eléctricas residenciales. por Mind Map: Instalaciones eléctricas residenciales.

1. Tipos de instalaciones

1.1. Intalación eléctrica de alta tensión

1.1.1. Son aquellas que generan, distribuyen transportan y transforman energía eléctrica con tensiones eléctricas superiores de 1000 a 1500 voltios, en base si es corriente alterna o continua

1.2. Instalaciones eléctricas de media tensión

1.2.1. La instalación eléctrica de media tensión, es aquella que posee una tensión entre 1 a 36 kilovatios.

1.2.1.1. Esta circula por medio de las lineas de distribución y desemboca en los centros de transportación eléctrica.

1.3. Instalaciones de baja tensión

1.3.1. Las instalaciones electricas de baja tension poseen tensiones electricas por debajo a 1000 kilovatios para corriente alterna y 1500 kilovatios para corrientes continuas.

1.3.1.1. Esta se caracterizan por ser las instalaciones receptoras y que son utilizadas por las zonas residenciales e industriales.

2. ¿Qué es un circuito eléctrico?

2.1. Lo habitual es que el circuito cuente con dispositivos que producen o consumen esta corriente.

2.2. Circuito compuesto por diversos conductores y por el cual pasa la corriente de electricidad.

3. ¿Que es un diagrama eléctrico?

3.1. Es la representación gráfica de un circuito eléctrico, ya sea que trabaje con electricidad o con electrónica, los diagramas eléctricos son una herramienta indispensable ya que nos permite saber entre otras cosas como esta conectado cada elemeto de la instalación.

4. Mantenimiento

4.1. Es la acción de mantener y conservar una maquina en optimas condiciones de funcionamiento.

4.2. Tipos de mantenimiento

4.2.1. Mantenimiento de conservacion

4.2.2. Mantenimiento correctivo

4.2.3. Mantenimiento correctivo inmediato

4.2.4. Mantenimiento correctivo diferido

4.2.5. Mantenimiento preventivo

4.2.6. Mantenimiento programado

4.2.7. Mantenimiento predictivo

4.2.8. Mantenimiento de oportunidad

4.2.9. Mantenimiento de urilización

5. Instalación bifasico a dos hilos.

5.1. Se utiliza en instalaciones eléctricas, alumbrado y contactos sencillos, aparatos sencillos pequeños cuando todas las cargas parciales son monofasicas y a la carga total no es mayor a 4 mil watts. Para circuitos derivados o particulares de alumbrado y contactos sencillos alimentados con un hilo de corriente y un hilo neutro, considerando una carga mayor a 1500 wtts.

6. Instalación bifasica a tres hilos

6.1. Para instalaciones eléctricas de alumbrado y contactos sencillos para para aparatos pequeños cuando todas las cargas son monofasicas y la carga total instalada es mayor de 4000 wtts pero no sobrepasa los 8000 wtts, cuyo valor multiplicado por el factor de demanda se obtiene una demanda maxima de 5600 wtts que repartida en los circuitos derivados corresponde a los 2800 wtts de carga efectiva por cada hilo de corriente.

7. Instalación trifasica a tres hilos

7.1. Este sistema es utilizado en los siguientes casos:

7.1.1. 1- En instalaciones eléctricas en las que se dispone únicamente de carga trifasica, independientemente de la carga total instalada.

7.1.2. 2- Alimentación general o derivados que proporciona la energía eléctrica a cargas eléctricas.

7.1.3. 3- Para suministrar energía instalada con servicio controlado de alta tensión.

7.1.4. 4- En redes de distribución primarias a tensiones de 13,200 o 20,000 volts entre fases.

7.1.5. 5- En líneas de transmisión a tensiones entre fases mayores de 20,000 volts.

8. Trifasico a tres hilos

8.1. Tres hilos de corriente y uno neutro, este sistema es utilizados en los siguientes casos:

8.1.1. 1- En instalaciones electricas de alumbrado y contactos, cuando todas las cargas parciales son monofasicas y la carga total instalada es mayor de 800 wtts

8.1.2. 2- Cuando se tienen cargas monofasicas como cargas trifasicas independientemente del valor de la carga total instalada.

8.1.3. 3- En redes de distribución secundaria a tensiones de 220 volts entre fases de 127 voltios. entre fase y neutro 127 voltios comercialmente es conocido como 110 volts.
