1. Introduccion ala Metrologia
1.1. Sistemas de unidades de medida
1.1.1. http://www.google.com.mx/imgres?q=sistema+de+unidades+de+medida&um=1&hl=es&noj=1&tbm=isch&tbnid=pOcvJmcfr6BCfM:&imgrefurl=http://www.pps.k12.or.us/district/depts/edmedia/videoteca/curso2/htmlb/SEC_121.HTM&docid=Aj8cdivRJ8ETWM&imgurl=http://www.pps.k12.or.us/district/depts/edmedia/videoteca/curso2/htmlb/gra_230.gif&w=450&h=407&ei=917VTuKWE7KAsgK6mq2NDw&zoom=1&iact=hc&vpx=747&vpy=145&dur=1253&hovh=213&hovw=236&tx=133&ty=138&sig=110329157246216338311&page=1&tbnh=144&tbnw=159&start=0&ndsp=9&ved=1t:429,r:3,s:0&biw=1024&bih=512
1.2. Concepto :
1.2.1. Metrologia dimensional: incluye mediciones de aquellas propiedades que se determinen mediante la unidad de longitug
2. Metrologia de proceso.
2.1. Medicion de la masa
2.1.1. materia todo Ea aquello que tiene masa y ocupa un lugar en el espacio. En el sistema métrico, las unidades utilizadas para medir la masa son, normalmente, los gramos, kilogramos o miligramos. Aunque la unidad fundamental de masa es el kilogramo, el sistema de múltiplos y submúltiplos se estableció a partir del gramo: 1 Kilogramo (Kg) = 1000 gramos (103 g) y 1 miligramo (mg) = una milésima de gramo (10-3 g) Hablando con propiedad, hay que distinguir entre masa y peso. Masa es una medida de la cantidad de materia de un objeto; peso es una medida de la fuerza gravitatoria que actúa sobre el objeto. Para medir la masa de los objetos se utilizan balanzas.
2.2. Medicion de temperatura
2.2.1. Observando cada una de las propiedades en los materiales podemos medir la temperatura observando los efectos de los cuerpos. Todos los instrumentos de medición de temperatura cualquiera que fuese su naturaleza dan la misma lectura en cero por ciento (0%) y 100%, si se calibra adecuadamente, pero en otros puntos generalmente la lectura no corresponderá porque las propiedades de expansión de los líquidos varían, en este caso se hace una elección arbitraria y, para muchos fines será totalmente satisfactoria, sin embargo es posible definir una escala de temperatura de un gas ideal como base suprema de todo trabajo científico. Las unidades de temperatura son °C, °F, °K, °Rankine, °Reamur, la conversión mas común es de °C a °F. t(°C)=t(°F)-32/1.8 °F=1.8 t°C +32
2.3. Medicion de presion
2.3.1. La presión puede obtenerse adicionando el valor real de la presión atmosférica a la lectura del manómetro. Presión Absoluta = Presión Manométrica + Presión Atmosférica. Para medir la presión empleamos un dispositivo denominado manómetro. Como A y B están a la misma altura la presión en A y en B debe ser la misma. Por una rama la presión en B es debida al gas encerrado en el recipiente. Por la otra rama la presión en A es debida a la presión atmosférica más la presión debida a la diferencia de alturas del líquido manométrico. p=p0+ gh
2.4. Medicion de flujo
2.4.1. El flujo indica cuan rápido se esta moviendo un fluido. Puede ser expresado de tres maneras: flujo volumétrico, flujo másico y velocidad de fluido. El flujo volumétrico (Q ) indica el volumen de un fluido pasando por un punto en una unidad de tiempo m3/s . Flujo másico (Qm ) esta dado en unidades de masa en una unidad de tiempo kg/s. La velocidad del fluido (Qv) es expresada en m/s. Estas tres cantidades están relacionadas: Q = flujo volumétrico Qm = flujo másico = Q * Qv = velocidad de fluido = Q/A
2.5. Medicion de volumen
2.5.1. El procedimiento a seguir para medir el volumen de un objeto, dependerá del estado en que se encuentre: gaseoso, líquido o sólido.
3. Idea Principal

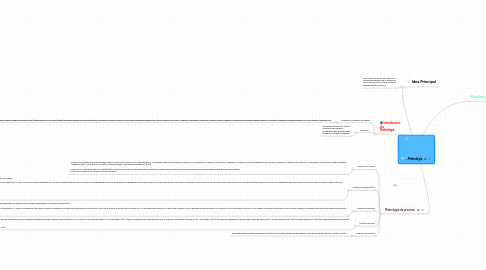

3.1. Este Mapa nos servira para tener las herramientas basicas de la amteria de metrologia asi como de que consta el pregrama de 1er semestre
4. Metrologia dimensional
4.1. Sistema de medicion lineal y angular directa
4.1.1. Vernier
4.1.1.1. El nonio o vernier es una segunda escala auxiliar que tienen algunos instrumentos de medición, que permite apreciar una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida.
4.1.2. Micrometro
4.1.2.1. El micrómetro, que también es denominado tornillo de Palmer, calibre Palmer o simplemente palmer, es un instrumento de medición cuyo nombre deriva etimológicamente de las palabras griegas μικρο (micros, pequeño) y μετρoν (metron, medición); su funcionamiento se basa en un tornillo micrométrico que sirve para valorar el tamaño de un objeto con gran precisión, en un rango del orden de centésimas o de milésimas de milímetro, 0,01 mm ó 0,001 mm (micra) respectivamente.
4.1.3. Regla
4.1.3.1. Es un instrumento de medición con forma de plancha delgada y rectangular que incluye una escala graduada dividida en unidades de longitud, por ejemplo centímetros o pulgadas; es un instrumento útil para trazar segmentos rectilíneos con la ayuda de un bolígrafo o lápiz, y puede ser rígido, semirígido o flexible, construido de madera, metal, material plástico, etc.
4.1.4. Medidor me alturas
4.1.4.1. El medidor de altura es un dispositivo para medir la altura de piezas o las diferencias de altura entre planos a diferentes niveles . El calibrador de altura también se utiliza como herramienta de trazo, para lo cual se incluye un buril.
4.1.5. Goniometro
4.1.5.1. instrumento de medición con forma de semicírculo o círculo graduado en 180º o 360º, utilizado para medir o construir ángulos. Este instrumento permite medir ángulos entre dos objetos, tales como dos puntos de una costa, o un astro -tradicionalmente el Sol- y el horizonte
