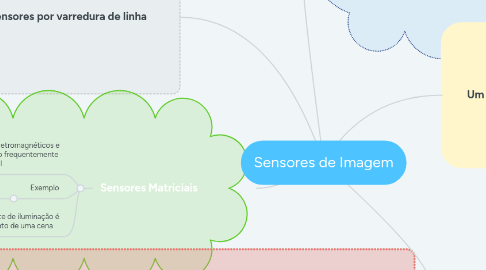

Sensores de Imagem por Mind Map: Sensores de Imagem

1. As imagens são originadas pela fonte de iluminação + reflexão/absorção de energia dessa fonte pelos elementos da cena cuja imagem está sendo produzida.

1.1. Iluminação: Pode surgir de uma fonte de energia eletromagnética. Por exemplo:

1.1.1. Sistema de raio X

1.1.2. Radar

1.1.3. Infravermelho

1.1.4. OU fontes menos usuais. Como:

1.1.4.1. Ultrassom

1.1.4.2. Padrão de iluminação gerado por computador

1.2. Elementos de Cena podem ser:

1.2.1. Objetos do cotidiano

1.2.1.1. MAS também

1.2.1.1.1. Moléculas

1.2.1.1.2. Formações rochosas

1.2.1.1.3. Cérebro humano

2. Um único sensor

2.1. Exemplo: FOTODIODO

2.1.1. Forma de onda de saída é proporcional à intensidade da luz

2.1.2. Converte luz em corrente elétrica

2.2. Gerar uma imagem 2D

2.2.1. precisa de deslocamento relativos

2.2.2. tal direção X quanto Y entre o sensor e a área de aquisição da imagem

3. Sensores por varredura de linha

3.1. Mais comum que a aquisição com um único sensor

3.2. Arranjo linear de sensores na forma de uma faixa de sensores

3.2.1. Movimentos perpendiculares à linha de sensores criam imagens para o outro lado

3.3. Exemplos

3.3.1. Scanners de mesa

3.3.2. Aplicações de aquisição de imagens aéreas

4. Sensores Matriciais

4.1. Dispositivos sensores eletromagnéticos e alguns ultrassônicos são frequentemente feitos na forma matricial

4.2. Exemplo

4.2.1. Arranjo encontrado nas câmeras digitais

4.2.1.1. Sensor comum é uma matriz CCD

4.3. Energia de uma fonte de iluminação é refletida de um elemento de uma cena

4.3.1. Primeira função do sistema de aquisição de imagem é pegar a energia de entrada e projetá-la em um plano imagem

4.3.1.1. O arranjo de sensores produz saídas proporcionais à integral da luz recebida em cada sensor

4.3.1.1.1. Circuitos digitais e analógicos realizam uma varredura nessas saídas e as convertem em um sinal analógico

5. Modelo Simples de Aquisição de Imagem

5.1. Vimos imagens como funções 2D na forma f(x,y)

5.1.1. Caracterizada por 2 elementos

5.1.1.1. Quantidade de iluminação da fonte que incide na cena que está sendo vista

5.1.1.1.1. Também chamado como ILUMINAÇÃO e expresso por i(x,y)

5.1.1.2. Quantidade de iluminação refletida pelos objetos na cena

5.1.1.2.1. Também chamado como REFLETÂNCIA e expresso por r(x,y)
