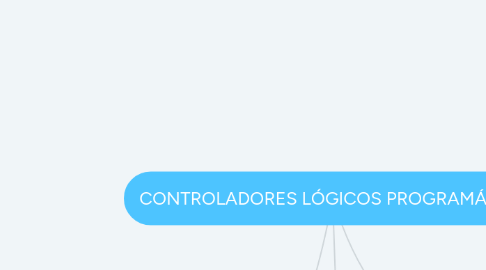

CONTROLADORES LÓGICOS PROGRAMÁVEIS por Mind Map: CONTROLADORES LÓGICOS PROGRAMÁVEIS

1. HARDWARE

1.1. Os controladores lógicos programáveis são equipamentos com uma aplicação muito vasta dentro dos diversos processos de automação.

1.1.1. Os principais blocos: CPU, memórias, fonte de alimentação, bateria, módulos de entradas/saídas, módulos especiais, base (rack).

1.1.2. Tipos de memórias utilizadas no CLP são: RAM, ROM.

1.1.3. A fonte de alimentação fornece energia aos elementos eletrônicos internos do controlador, converte a tensão de entrada numa forma utilizável e protege os componentes do CLP contra os picos de tensão.

1.1.4. aterias são usadas no CLP para manter o relógio no tempo real, reter parâmetros ou programas

2. COMPONENTES DE UM CLP

2.1. CPU, fonte de alimentação, processador, memória, módulos de entrada e saída, dispositivos de programação.

3. SOFTWARES

3.1. Existem muitos softwares, que bloqueia a aquisição de conhecimento por parte de técnicos, engenheiros e gestores.

3.1.1. Unity – Schneider: impossibilidade de se programar a IHM, é um software com todas as linguagens de programação e ainda com a possibilidade de criação de redes industriais.

3.1.2. Programação de CLP com o Winproladder da Altus/Fatek: é gratuito e sem limite de utilização, permite criar aplicações maiores, maiores quantidades de entradas e saídas, e tem funções de rede para se comunicar com outros equipamentos

3.1.3. Programar um CLP no Clic 02 da WEG: Além de ser 100% gratuito, a desvantagem é sua pequena capacidade de programação e de não possuir saídas analógicas.

3.1.4. Visilogic da Unitronics: gratuito, permite a criação de aplicações, possui uma ferramente para o desenvolvimento de telas para IHM. Porém não possui simulador integrado

3.1.5. TIA Portal – CLP: qualidade técnica e funcionalidades e desenvolveu um sistema integrado para desenvolvimento de CLP´s e IHM´s. E necessita de bastante tempo de aprendizagem.
