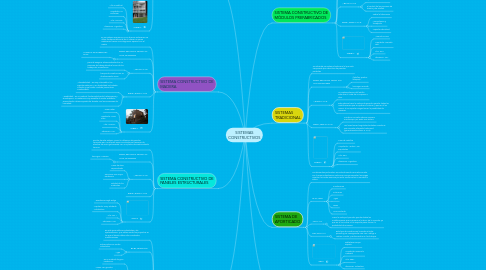

SISTEMAS CONSTRUCTIVOS por Mind Map: SISTEMAS CONSTRUCTIVOS

1. SISTEMA DE COSNTRUCTIVO MIXTO

1.1. elementos estructurales compuestos de acero y hormigón

1.2. ELEMENTOS QUE LO COMPONEN

1.2.1. acero y elementos de hormigón que trabajan juntos para resistir las solicitaciones aplicadas a la estructura.

1.3. VENTAJAS

1.3.1. rapidez de construccion

1.3.2. mayor resistencia a incendios

1.3.3. mayor resistencia a la corrosion

1.3.4. mayor luces libres

1.3.5. optimizacion del material

1.4. DESVENTAJAS

1.4.1. conseguir que el hormigon trabaje en conjunto requiere normalmente del uso de conectores especiales y trabajos adicional

1.5. OBRA

1.5.1. Villa Curutchet

1.5.2. Arquitecto: Le Corbusier

1.5.3. Año: 1949-53

1.5.4. Ubicación: Argentina

2. SISTEMA CONSTRUCTIVO DE MÓDULOS PREFABRICADOS

2.1. En el sistema de módulos tridimensionales, se construyen módulos prefabricados en forma seriada y secuencial,

2.2. ELEMENTOS QUE LO COMPONEN

2.2.1. paredes, piso y techo que contienen carpinterías, aislaciones, instalaciones, solados, revestimientos y todas las terminaciones necesarias

2.3. VENTAJAS

2.3.1. control de los tiempos de ejecución

2.3.2. el control de los procesos de diseño y de calidad.

2.4. DESVENTAJAS

2.4.1. Sobre la fabricación

2.4.2. Manipulación y transporte

2.4.3. Aspecto estructural

2.5. OBRA

2.5.1. Vivienda NANO

2.5.2. Arquitecto: Gerardo Lara

2.5.3. Año: 2011

2.5.4. Ubicación: USA

3. SISTEMA CONSTRUCTIVO DE MADERA

3.1. Es un sistema económico y con buenas aislaciones Se utiliza fundamentalmente en el interior en zonas madereras, tienen una integración especial con el medio

3.2. ELEMENTOS QUE LO COMPONEN

3.2.1. MADERAS DE DIFERENTES TIPOS

3.3. VENTAJAS

3.3.1. permite asegurar obras acabadas tras 10 semanas de trabajo desde el inicio de los trabajos de cimentación.

3.3.2. tiempo de construcción es drásticamente meno

3.4. DESVENTAJAS

3.4.1. Vulnerabilidad – es muy vulnerable a los agentes externos, y su durabilidad es limitada, cuando no se toman medidas preventivas. Combustible.

3.4.2. Variabilidad – es un material fundamentalmente heterogéneo y anisotrópico. La madera es muy sensible al medio ambiente, aumentando o disminuyendo de tamaño con las variaciones de humedad.

3.5. OBRA

3.5.1. Casa Fisher

3.5.2. Arquitecto: Louis Khan

3.5.3. Año: 1960-67

3.5.4. Ubicación: USA

4. SISTEMA CONSTRUCTIVO DE PANELES ESTRUCTURALES

4.1. Dentro de este sistema prima la utilización de paneles formados por 2 mallas de acero vinculadas por tensores de alambre de acero galvanizado con una placa intermedia aislante térmica.

4.2. ELEMENTOS QUE LO COMPONEN

4.2.1. hormigón .HIERRO

4.3. VENTAJAS

4.3.1. Mano de obra especializada

4.3.2. Secciones con mayor resistencia

4.3.3. Calidad de los materiales

4.4. DESVENTAJAS

4.5. OBRAS

4.5.1. Residencia Eagle Ridge

4.5.2. Arquitecto: Gary Gladwish Architecture

4.5.3. Año: 2011

4.5.4. Ubicación: USA

5. SISTEMAS TRADICIONAL

5.1. Se entiende por sistema tradicional al que está compuesto por estructura de paredes portantes

5.2. ELEMENTOS QUE LO COMPONEN

5.2.1. (ladrillos, piedra, bloques).

5.2.2. hormigón armado

5.3. VENTAJAS

5.3.1. La implementación del ladrillo aísla más el ruido de un espacio a otro.

5.3.2. Este sistema tiene la ventaja de permitir ejecutar todas las modificaciones que se quieran al interior, y que en el los muros, al no soportar cargas tienen la posibilidad de moverse.

5.4. DESVENTAJAS

5.4.1. Construir con este sistema requiere más tiempo, por ende más dinero.

5.4.2. Las luces tienen longitudes limitadas cuando se usa concreto reforzado tradicional (generalmente inferior a 10 m).

5.5. OBRA

5.5.1. Casa de Ladrillos

5.5.2. Arquitecto: Ventura Virzi arquitectos

5.5.3. Año: 2011

5.5.4. Ubicación: Argentina

6. SISTEMA CONSTRUCTIVO EN METAL

6.1. Es apto para edificios industriales y de representación, y se utiliza mucho en proyectos en los que el diseño debe sufrir constantes modificaciones

6.2. ELEMENTOS

6.2.1. Entramados con nudos articulados

6.2.2. Vigas

6.3. VENTAJAS

6.3.1. Es un material de gran resistencia.

6.3.2. Avisan con grandes deformaciones antes de producirse un fallo debido a que el material es dúctil.

6.3.3. Homogeneidad del material.

6.4. DESVENTAJAS

6.4.1. Corrosión.

6.4.2. Problemática en caso de incendios.

6.4.3. Coste económico de la estructura y su posterior mantenimiento: pinturas contra la corrosión, paneles de protección frente al fuego...

6.5. OBRAS

6.5.1. Estadio Nacional de Pekín

6.5.2. Arquitecto: Jacques Herzog y Pierre de Meuron

6.5.3. Año: 2008

6.5.4. Ubicación: China

7. SISTEMA DE APORTICADO

7.1. Los elementos porticados, son estructuras de concreto armado con la misma dosificación columnas Los que soportan las cargas muertas, las ondas sísmicas por estar unidas como su nombre lo indica

7.2. SE DIVIDEN

7.2.1. Fundaciones

7.2.2. Columnas

7.2.3. Vigas

7.2.4. Losas

7.2.5. Muro Portante

7.3. VENTAJAS

7.3.1. Tiene la ventaja al permitir ejecutar todas las modificaciones que se quieran al interior de la vivienda, ya que en él los muros, al no soportar peso, tienen la posibilidad de moverse.

7.4. DESVENTAJAS

7.4.1. Este tipo de construcción húmeda es lenta, pesada y por consiguiente más cara. Obliga a realizar marcha y contramarcha en los trabajos.

7.5. OBRA

7.5.1. Biblioteca Parque España

7.5.2. Arquitecto: Giancarlo Mazzanti

7.5.3. Año: 2007

7.5.4. Ubicación: Colombia

8. DEFINICIÓN

8.1. Es un conjunto de elementos, materiales, técnicas, herramientas, procedimientos y equipos, que son característicos para un tipo de edificación particular
