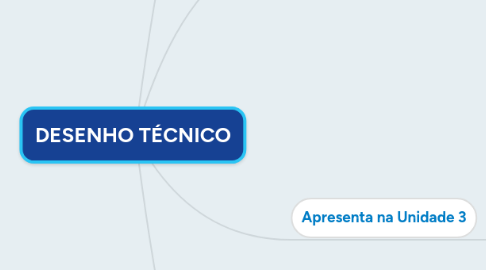

DESENHO TÉCNICO por Mind Map: DESENHO TÉCNICO

1. Apresenta na Unidade 1

1.1. Introdução ao Desenho técnico: simbologias e normas ABNT

1.1.1. apresenta a norma relacionada a

1.1.1.1. Caligrafia Técnica

1.1.2. demonstra

1.1.2.1. Origem do desenho técnico

1.1.3. explica

1.1.3.1. Padronização do desenho (normas ABNT)

1.1.4. mostra os materiais de desenho técnico com

1.1.4.1. Utilização de instrumentos

2. Apresenta na Unidade 2

2.1. Geometria Descritiva Básica

2.1.1. demonstra a formação de

2.1.1.1. Ângulos, diedros e traçados no 1º e 3º diedros

2.1.2. Explica como fazer

2.1.2.1. Retas, círculos e tangências

2.1.3. permite construir

2.1.3.1. Figuras planas

2.1.4. trata sobre

2.1.4.1. Uso de linhas contínuas, tracejadas e traço-ponto

3. Apresenta na Unidade 3

3.1. Desenho Projetivo

3.1.1. explica sobre

3.1.1.1. Hachuras

3.1.2. explica sobre

3.1.2.1. Projeção ortogonal: vistas ortogonais

3.1.3. mostra como acrescentar medidas com

3.1.3.1. Cotagem: elementos de cotagem, inscrição das cotas nos desenhos, cotagem dos elementos, critérios de cotagem e cotagem de representações especiais

3.1.4. permitir ver detalhes internos com

3.1.4.1. Cortes, seções e encurtamento

4. Apresenta na Unidade 4

4.1. Perspectivas

4.1.1. apresenta os seus tipos

4.1.1.1. Perspectivas axonométricas: perspectivas isométrica, cavaleira, dimétrica e trimétrica

4.1.2. explica sobre

4.1.2.1. Noção espacial: construção de perspectivas a partir das projeções ortogonais

4.1.3. mostra como desenvolver

4.1.3.1. Estudo da Perspectiva isométrica e isométrica de circunferências

4.1.4. permite construir

4.1.4.1. Estudo da Perspectiva cavaleira
