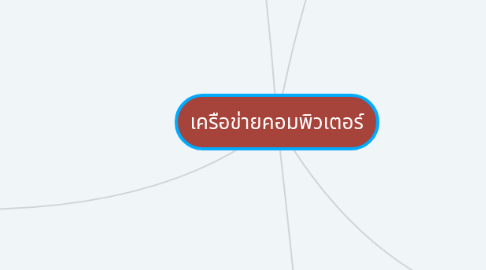

เครือข่ายคอมพิวเตอร์ by Mind Map: เครือข่ายคอมพิวเตอร์

1. ประเภทของเครือข่ายคอมพิวเตอร์

1.1. LAN (Local Area Network)

1.1.1. ระบบเครื่องข่ายท้องถิ่น เป็นเน็ตเวิร์กในระยะทางไม่เกิน 10 กิโลเมตร ไม่ต้องใช้โครงข่าย การสื่อสารขององค์การโทรศัพท์ เป็นระบบเครือข่ายที่อยู่ภายในอาคารเดียวกันหรือต่างอาคารใน ระยะใกล้ๆ

1.2. MAN (Metropolitan Area Network)

1.2.1. ระบบเครือข่ายเมือง เป็นเน็ตเวิร์กที่จะต้องใช้โครงข่ายการสื่อสารขององค์การโทรศัพท์ หรือการสื่อสารแห่งประเทศไทย เป็นการติดต่อกันในเมือง

1.3. WAN (Wide Area Network)

1.3.1. ระบบเครือข่ายกว้างไกล หรือเรียกได้ว่าเป็น World Wide ของระบบเน็ตเวิร์ก โดยจะเป็น การสื่อสารในระดับประเทศ ข้ามทวีปหรือทั่วโลก จะต้องใช้โครงข่ายการสื่อสารขององค์การโทรศัพท์ หรือการสื่อสารแห่งประเทศไทย

2. โพรโตคอล(Protocol) การสื่อสารข้อมูลด้วยคอมพิวเตอร์จะประกอบด้วยฝ่ายผู้ส่งและผู้รับ และจะเริ่มด้วยฝ่ายผู้ส่ง ต้องการส่งข้อมูลโดยผ่านชั้นมาตรฐาน 7 ชั้น เรียงลําดับ

2.1. 1. ชั้นกายภาพ (physical layer)

2.1.1. ทําหน้าที่แปลงข้อมูลในรูปของสัญญาณ ดิจิทัลให้ผ่านตัวกลางแต่ละชนิดได้

2.2. 2. ชั้นเชื่อมโยงข้อมูล(data link layer)

2.2.1. )ทําหน้าที่เสมือนเป็นผู้บริการส่ง ข้อมูล คือ ส่งข้อมูลผ่านทางสายส่งโดยมีกระบวนการตรวจสอบความผิดพลาดของข้อมูลอันเนื่องมาจาก สัญญาณรบกวนที่เกิดในสายส่ง รวมทั้งมีการแก้ไขความผิดพลาดดังกล่าวด้วย

2.3. 3. ชั้นเครือข่าย(network layer)

2.3.1. ทําหน้าที่ควบคุมการส่งผ่านข้อมูล ระหว่างต้นางและปลายทางโดยผ่านจุดต่างๆ บนเครือข่ายให้เป็นไปตามเส้นทางที่กําหนด รวบรวมและ แยกแยะข้อมูลเพื่อหาเส้นทางในการส่งข้อมูลที่เหมาะสม

2.4. 4. ชั้นขนส่ง(transport layer)

2.4.1. )เป็นชั้นของการตรวจสอบและควบคุมการส่ง ข้อมูลระหว่างเครื่องต้นทางและเครื่องปลายทางให้ถูกต้อง

2.5. 5. ชั้นส่วนงาน(session layer)

2.5.1. ทําหน้าที่สร้างการติดต่อระหว่างเครื่องต้น ทางและปลายทาง ตลอดจนดูแลการส่งข้อมูลระหว่างเครื่องทั้งสองให้ถูกต้องและมีประสิทธิภาพโดย กําหนดขอบเขตการรับ-ส่ง คือกําหนดจุดผู้รับและผู้ส่งโดยจะเพิ่มเติมรูปแบบการรับ-ส่ง ข้อมูลว่าเป็นแบบ ข้อมูลชุดเดียว หรือหลายชุดพร้อมๆ

2.6. 6. ชั้นการนําเสนอข้อมูล (presentation layer)จ

2.6.1. จะแปลงข้อมูลที่ส่งมาให้ อยู่ในรูปแบบที่โปรแกรมของเครื่องผู้รับเข้าใจ รวมทั้งการจัดรูปแบบและนําเสนอข้อมูลโดยกําหนดรูปแบบ ภาษา ชนิด และวิธีการเข้าถึงข้อมูลของเครื่องผู้ส่งให้เครื่องผู้รับเข้าใจ

2.7. 7. ชั้นการประยุกต์ (application layer)

2.7.1. เป็นส่วนติดต่อระหว่างโปรแกรม ประยุกต์ของเครือข่ายผู้ใช้ โดยคอมพิวเตอร์จะแปลงข้อมูลที่ได้รับเข้าสู่ระบบ

3. การย้อนกลับของข้อมูล 4 ขั้นตอน

3.1. 1. ชั้นโฮสต์-เครือข่าย (Host-to-network)

3.1.1. โพรโตคอลสําหรับการควบคุมการสื่อสารในชั้นนี้ เป็นสิ่งที่ไม่มีการกําหนดรายละเอียดอย่างเป็นทางการหน้าที่หลักคือการรับข้อมูลจากชั้น สื่อสาร IP มาแล้วส่งไปยังโหนดที่ระบุไว้ในเส้นทางเดินข้อมูลทางด้านผู้รับก็จะทํางานในทาง กลับกันคือรับข้อมูลจากสายสื่อสารแล้วนําส่งให้กับโปรแกรมในชั้นสื่อสาร

3.2. 2. ชั้นสื่อสารอินเตอร์เน็ต (The Internet Layer)

3.2.1. ใช้ประเภทของระบบการสื่อสารที่เรียกว่า ระบบเครือข่ายแบบสลับช่องสื่อสารระดับแพ็กเก็ต (packet-switching network) ซึ่งเป็น การติดต่อแบบไม่ต่อเนื่อง (Connectionless) หลักการทํางานคือการปล่อยให้ข้อมูลขนาด เล็กที่เรียกว่า แพ็กเก็ต (Packet) สามารถไหลจากโหนดผู้ส่งไปตามโหนดต่างๆ ในระบบ จนถึงจุดหมายปลายทางได้โดยอิสระหากว่ามีการส่งแพ็กเก็ตออกมาเป็นชุด

3.3. 3. ชั้นสื่อสารนําส่งข้อมูล (Transport Layer)

3.3.1. แบ่งเป็นโพรโตคอล 2 ชนิดตามลักษณะ ลักษณะ แรกเรียกว่า Transmission Control Protocol (TCP) เป็นแบบที่มีการกําหนดช่วงการ สื่อสารตลอดระยะเวลาการสื่อสาร (connection-oriented) ซึ่งจะยอมให้มีการส่งข้อมูล เป็นแบบ Byte stream ที่ไว้ใจได้โดยไม่มีข้อผิดพลาด ข้อมูลที่มีปริมาณมากจะถูกแบ่ง ออกเป็นส่วนเล็กๆเรียกว่า message

3.4. 4. ชั้นสื่อสารการประยุกต์ (Application Layer)

3.4.1. มีโพรโตคอลสําหรับสร้างจอเทอร์มินัลเสมือน เรียกว่า TELNET โพรโตคอลสําหรับการจัดการแฟ้มข้อมูล เรียกว่า FTP และโพรโตคอล 7 สําหรับการให้บริการจดหมายอิเล็กทรอนิกส์ เรียกว่า SMTP

4. รูปร่างเครือข่าย

4.1. การเชื่อมต่อแบบจุดต่อจุด (point-to-point)

4.1.1. เป็นการเชื่อมต่อระหว่าง เครื่องคอมพิวเตอร์หรืออุปกรณ์สื่อสารสอง เครื่อง โดยใช้สื่อกลางหรือช่องทางในการ สื่อสารช่องทางเดียวเป็นการจองสายในการ ส่งข้อมูลระหว่างกัน

4.2. การเชื่อมต่อแบบหลายจุด(multipoint)

4.2.1. โทโปโลยีแบบ BUS

4.2.1.1. นับว่าเป็นโทโปโลยีที่ ได้รับความนิยมใช้กันมากในอดีต คือการนําอุปกรณ์ทุกชิ้นในเครือข่ายเชื่อมต่อกับสายสื่อสารหลัก

4.2.2. โทโปโลยีแบบ RING

4.2.2.1. ะข่าวสารที่ส่งผ่าน ไปในเครือข่ายจะไหลวนอยู่ในเครือข่ายไปในทิศทางเดียวเหมือนวงแหวน

4.2.3. โทโปโลยีแบบ STAR

4.2.3.1. การเชื่อมโยงติดต่อสื่อสารที่มีลักษณะคล้ายกับรูปดาว (STAR) หลายแฉกโดยมีศูนย์กลางของดาว หรือฮับเป็นจุดผ่านการติดต่อกันระหว่างทุกโหนดในเครือข่าย

5. อุปกรณ์เครือข่าย

5.1. การ์ดเครือข่าย (Network Interface Card) หรือการ์ดแลน หรืออีเธอร์เน็ตการ์ด

5.1.1. ทําหน้าที่ในการเชื่อมคอมพิวเตอร์ที่ใช้งานอยู่นั้นเข้ากับระบบเครือข่ายได้

5.2. ฮับ (Hub)

5.2.1. อุปกรณ์ที่รวมสัญญาณที่มาจาก อุปกรณ์รับส่งหลายๆ สถานีเข้าด้วยกัน

5.3. สวิตช์ (Switch)

5.3.1. อุปกรณ์รวมสัญญาณที่มาจากอุปกรณ์รับส่งหลายสถานี เช่นเดียวกับฮับ แต่มีข้อแตกต่างจากฮับ

5.4. บริดจ์ (Bridge)

5.4.1. อุปกรณ์ที่เหมาะกับเครือข่ายหลายๆ กลุ่มที่เชื่อมต่อกัน เนื่องจาก สามารถแบ่งเครือข่ายที่เชื่อมต่อ กันหลายๆ เซกเมนต์แยกออก จากกันได้

5.5. รีพีตเตอร์ (Repeater)

5.5.1. อุปกรณ์ทวนสัญญาณเพื่อให้สามารถส่งข้อมูลถึงกันได้ ระยะไกลขึ้น คือ รีพีตเตอร์จะปรับปรุงสัญญาณที่อ่อนตัวให้กลับมาเป็นรูปแบบเดิม เพื่อให้สัญญาณสามารถส่งต่อไปได้อีก

5.6. โมเด็ม (Modem)

5.6.1. ที่ทําหน้าที่แปลงสัญญาณคอมพิวเตอร์ให้สามารถ เชื่อมคอมพิวเตอร์ที่อยู่ระยะไกลเข้าหากันได้ด้วยการผ่านสายโทรศัพท์ โดยโมเด็ม จะทําหน้าที่แปลงสัญญาณ

5.7. เร้าเตอร์ (Router)

5.7.1. เชื่อมโยงเครือข่ายคอมพิวเตอร์จะต้องมีการเชื่อมโยง หลายๆ เครือข่าย หรืออุปกรณ์หลายอย่างเข้าด้วยกัน
