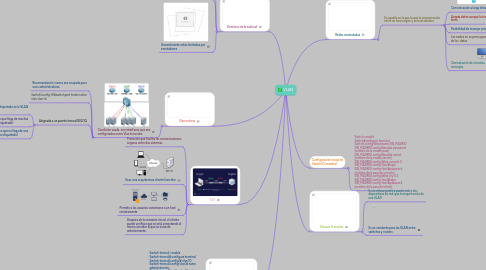

VLAN by Mind Map: VLAN

1. Redes conmutadas

1.1. Es aquella en la que la que la comunicación entre un host origen y un host destino

1.1.1. Comunicación a larga distancia

1.1.2. Acepta datos aunque la transmisión sea lenta

1.1.3. Posibilidad de manejar prioridades

1.1.4. Los nodos no se preocupan del contenido de los datos

1.1.5. Conmutación de circuitos, de paquetes y de mensajes.

2. Enlaces Troncales

2.1. Es un enlace punto a punto, entre dos dispositivos de red, que transporta más de una VLAN

2.2. Es un conducto para las VLAN entre switches y routers.

3. Dominios de broadcast

3.1. Área lógica en una red

3.2. Cualquier computadora conectada a la red puede transmitir directamente a cualquier otra computadora

3.3. Generalmente están limitados por enrutadores

4. Vlan nativas

4.1. Condición usada con interfaces que son configuradas como Vlan troncales

4.1.1. Recomendación: nunca sea ocupada para usos administrativos.

4.1.2. Switch(config-if)#switchport trunk native vlan vlan-id

4.1.3. Asignada a un puerto troncal 802.1Q

4.1.3.1. Coloca el tráfico no etiquetado en la VLAN nativa

4.1.3.2. Admite el tráfico que llega de muchas VLAN (tráfico etiquetado)

4.1.3.3. Admite el tráfico que no llega de una VLAN (tráfico no etiquetado)

5. SSH

5.1. Protocolo que facilita las comunicaciones seguras entre dos sistemas

5.2. Usas una arquitectura cliente/servidor

5.3. Permite a los usuarios conectarse a un host remotamente

5.4. Después de la conexión inicial, el cliente puede verificar que se está conectando al mismo servidor al que se conectó anteriormente.

6. Configuración inicial de Switch(Comandos)

6.1. Switch>enable Switch#configure terminal Switch(config)#hostname SW_MADRID SW_MADRID(config)#enable password [nombre de la enable pass] SW_MADRID(config)#enable secret [nombre de la enable secret] SW_MADRID(config)#line console 0 SW_MADRID(config-line)#login SW_MADRID(config-line)#password [nombre de la pass de consola] SW_MADRID(config)#line vty 0 4 SW_MADRID(config-line)#login SW_MADRID(config-line)#password [nombre de la pass de telnet]

7. Configuración Vlan(Comandos)

7.1. Switch-troncal> enable Switch-troncal# configure terminal Switch-troncal(config)# vlan 10 Switch-troncal(config-vlan)# name administración Switch-troncal(config-vlan)# exit

7.2. Switch-troncal(config)# interface range g0/0 Switch-troncal(config-if-range)# switchport Switch-troncal(config-if-range)# switchport mode trunk Switch-troncal(config-if-range)# switchport trunk native vlan 10
