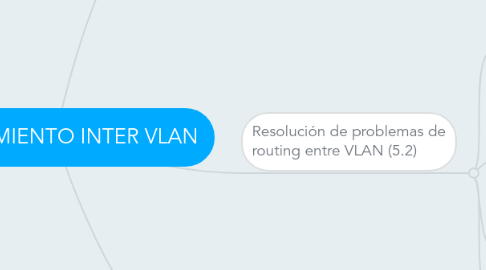

ENRUTAMIENTO INTER VLAN by Mind Map: ENRUTAMIENTO INTER VLAN

1. Resolución de problemas de routing entre VLAN (5.2)

1.1. Al utilizar routing entre VLAN, asegúrese de que los puertos del switch que se conectan a las interfaces del router estén configurados en las VLAN correctas. Si un puerto de switch no está configurado bien, no se podran conectar a la interfaz del router, por lo que los dispositivos no pueden enviar datos a las  VLAN.

1.2. Cuando halla un problema en la configuración del switch, use los comandos de verificación para examinar e identificar el problema.

1.2.1. show interfaces id-interfaz switchport

1.2.2. show running-config

1.2.3. show interface id-interfaz switchport

1.3. Para que el routing entre VLAN funcione, es necesario conectar un router a todas las VLAN, ya sea por medio de interfaces físicas separadas o subinterfaces.

1.4. Problemas de direccionamiento IP

1.4.1. A cada interfaz o subinterfaz se le debe asignar una dirección IP que corresponda a la subred a la cual está conectada. Un error común es configurar incorrectamente una dirección IP para una subinterfaz.

2. Configuración del routing entre VLAN (5.1)

2.1. Las VLAN se utilizan para segmentar redes conmutadas.

2.2. “Router-on-a-stick”

2.2.1. una única interfaz física enruta el tráfico entre varias VLAN en una red.

2.3. switches multicapa

2.3.1. admiten routing dinámico y routing entre VLAN.

2.4. El routing entre VLAN antiguo requiere que los routers tengan varias interfaces físicas.

2.4.1. El router realiza el enrutamiento al conectar cada una de sus interfaces físicas a una VLAN única.

2.5. Configuración de routing entre VLAN antiguo

2.5.1. Las interfaces del router se configuran de manera similar a las interfaces de VLAN en los switches.

2.6. Al configurar el enrutamiento inter VLAN mediante el modelo router-on-a-stick, la interfaz física del router debe estar conectada al enlace troncal en el switch adyacente. En el router, se crean subinterfaces para cada VLAN única en la red.

2.6.1. Después de configurar el router y el switch para llevar a cabo routing entre VLAN, el siguiente paso es verificar la conectividad de host a host.

2.6.1.1. Prueba de ping

2.6.1.2. Prueba de tracert

3. Conmutación de capa 3 (5.3)

3.1. Todos los switches multicapa Catalyst admiten los siguientes tipos de interfaces de capa 3:

3.1.1. Puerto enrutado

3.1.2. Interfaz virtual del switch (SVI)

3.1.2.1. una interfaz VLAN virtual para routing entre VLAN. En otras palabras, las SVI son las interfaces VLAN enrutadas de manera virtual.

3.2. Switch Database Manager (SDM) de Cisco proporciona varias plantillas para el switch 2960. Las plantillas pueden habilitarse para admitir funciones específicas según el modo en que se utilice el switch en la red.

3.3. Para resolver problemas de switching de capa 3, se debe revisar la corrección de los siguientes elementos:

3.3.1. VLAN

3.3.2. SVI

3.3.3. Routing

3.3.4. Hosts
