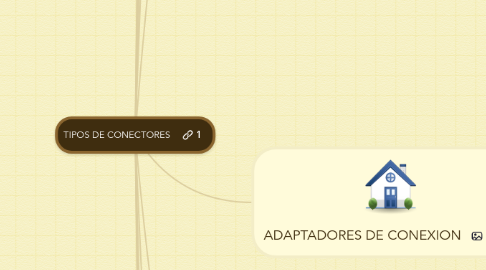

TIPOS DE CONECTORES by Mind Map: TIPOS DE CONECTORES

1. Es lanzado al mercado por la marca Apple®, como puerto estándar para sus equipos de cómputo

2. ADAPTADORES DE CONEXION

2.1. Adaptador Scart

2.1.1. conexion de audio y video combinadas

2.2. Mini Adaptador USB

2.2.1. Tiene un toma estandar USB

2.3. Adapatador DVI/VGA

2.3.1. se puede transmitir señales digitales, señales de video analogicas

2.4. Adaptador PS-2

2.4.1. adapatador PS-2 era la unica conexion para ratones y teclados al ordenador

2.5. Adaptador S/PDIF

2.5.1. salida digital de audio

2.5.2. Se puede almacenar sonido digitalmente en medios tales como DAT

2.5.3. una señal de audio S/PDIF codificada no sufre atenuación ni distorsión y se puede transferir sin pérdidas

3. Puerto HDMI (High Definition Multimedia Interface)

3.1. Tipos de HDMI

3.1.1. Tipo A 19 pines, es el más comun

3.1.1.1. HDMI 1.0

3.1.1.1.1. Capaz de llevar resoluciones de hasta 1080p.

3.1.1.2. HDMI 1.2

3.1.1.3. HDMI 1.3

3.2. Esquema de un Conector HDMI

3.2.1. No tiene mucho sentido su uso, esta desapareciento

3.2.2. Tipo B

3.2.2.1. Muy poco comun Tamaño ligeramente mayor

3.2.2.1.1. Capaz de llevar resoluciones mayores a 1080p

3.2.2.1.2. Creado para llevar señales mayores a 1080p.

3.2.3. Nuevo nodo

3.2.3.1. 1.-TDMS Data2+

3.2.3.2. 2.-TDMS Data Shield

3.2.3.3. 3.-TDMS Data2?

3.2.3.4. 4.-TDMS Data1+

3.2.3.5. 5.-TDMS Data1+

3.2.3.6. 6.-TDMS Data1+

3.2.3.7. 7.-TDMS Data1+

3.2.3.8. 8.-TDMS Data1+

3.2.3.9. 9.-TDMS Data1+

3.2.3.10. 10.TDMS Data1+

3.2.3.11. 11.-TDMS Clock Shield

3.2.3.12. 12.-TDMS Clock

3.2.3.13. 13.-CEC

3.2.3.14. 14.-Reserved

3.2.3.15. 15.-SCL

3.2.3.16. 16.-SDA

3.2.3.17. 17.-DDC/CEC Ground

3.2.3.18. 18.-+5V Power

3.2.3.19. 19.- Hot Plug Detect

3.3. Funcionamiento

3.3.1. Utiliza formato de datos TMDS o señal con transicion diferencial minimizada, la cual no utiliza ningun tipo de compresion

4. BNC (Bayonet Neil-Cocelman)

4.1. Descripcion:

4.1.1. Conector cilindrico tipo RG-59(RADIO GUIDE 59), de un terminal central

4.2. Caracteristicas

4.2.1. Utiliza cable coaxial, ampliamente utilizado para la television

4.2.2. Se utliza para conectar computadoras en redes locales LAN

4.2.3. Velocidades de transmision de hasta 10Mbps

4.2.4. Actualmente el uso de estos puertos se limita a tarjetas receptoras de TV-radio

4.3. Esquema

4.3.1. 1.-Data(Datos)

4.3.2. 2.-Ground(Tierra)

5. CGA (Color Graphics Adapter)

5.1. Descripcion

5.1.1. Uno de los primeros puertos en aparecer encargado de enviar señales de los graficos a color desde la computadora

5.2. Caracteristicas

5.2.1. El conector es el mismo que el de puerto seria COM. Para diferenciarlos, el conector el hembra para el video y para el puerto serial el macho.

5.2.2. Integrado en la motherboard

5.3. Esquema

5.3.1. 1.-GRN(Ground) tierra

5.3.2. 2.-GRN(Ground) tierra

5.3.3. 3.-R(red)Rojo

5.3.4. 4.-(green)Verde

5.3.5. 5.-B(blue) azul

5.3.6. 6.-I(Intensity)Intensidad

5.3.7. 7.-Res(Reserved),reservado

5.3.8. 8.-HSync. Sincronizacion H

5.3.9. 9.-VSync. Sincronizacion V

6. EGA (Enhanced Graphics Adapter)

6.1. Descripcion

6.1.1. Adaptador gráfico mejorado que enviaba señal desde el pc a la pantalla

6.2. Caracteristicas

6.2.1. El conector es el mismo que el de puerto seria COM. Para diferenciarlos, el conector el hembra para el video y para el puerto serial el macho.

6.2.2. Reemplazo al puerto CGA que tambien enviaba graficos a las pantallas

6.2.3. Envia señales con soporte de hasta 64 colores

6.2.4. Resoluciones de 80x25 y 640x350 píxeles

6.2.5. Integrado en la motherboard

6.2.6. Utilizado para monitores monocromo y a color

6.3. Esquema

6.3.1. 1.-Ground

6.3.2. 2.-SR color rojo secundario

6.3.3. 3.-PR color rojo primario

6.3.4. 4.-PG color verde primario

6.3.5. 5.-PB color azul primario

6.3.6. 6.-SG/I color verde secundario/intensidad

6.3.7. 7.- SB color azul secundario

6.3.8. 8.-H sincronizacion horizontal

6.3.9. 9.-V sincronizacion vertical

7. eSATA (external Serial Advanced Technology Attachment) Tecnologia externa serial avanzada

7.1. Descripcion

7.1.1. Permite la transmision de datos desde un dispositivo externo

7.2. Caracteristicas

7.2.1. Cuenta con la tecnologia "Hot Swappable", la cuel apermite instalacion o sustitucion, sin necesidad de reiniciar o apagar el equipo

7.2.2. Cada puerto soporta como maximo 15 dispositivos externos.

7.2.3. Velocidades de conexion de hasta 3Mbps

7.3. Principalmente usado para conectar discos duros de alta capacidad

7.4. Esquema

7.4.1. 1.-Ground

7.4.2. 2.-A+(transmision)

7.4.3. 3.-A-(transmision)

7.4.4. 4.-Ground

7.4.5. 5.-B-Recepcion

7.4.6. 6.-B+Recepcion

7.4.7. 7.-Ground

8. FireWire

8.1. Descripcion

8.1.1. Estandar multiplataforma para la entrada y salida de datos en serie a gran velocidad

8.2. Caracteristicas

8.2.1. Soporta la conexión de hasta 63 dispositivos con cables de una longitud máxima de 425 cm con topología en árbol.

8.2.2. Compatible con plug-and-play

8.2.3. Compatible con conexión en caliente

8.2.4. Usados principalmente para discos duros externos y dispositivos de captura de video

8.3. Verisiones

8.3.1. FireWire 800

8.3.1.1. 800Mbps

8.3.2. FireWire 400

8.3.2.1. 400Mbps

8.3.3. FireWire 200

8.3.3.1. 200Mbps

8.3.4. FireWire 100

8.3.4.1. 100Mbps

8.4. Esquema

8.4.1. 1.-Power

8.4.2. 2.-Ground

8.4.3. 3.-TPB Señales diferenciales B-

8.4.4. 4.-TPB Señales diferenciales B+

8.4.5. 5.-TPB Señales diferenciales A-

8.4.6. 6.-TPB Señales diferenciales A+

9. MiniDIN-PS/2

9.1. Descripcion

9.1.1. Pequeño conector cilindrico de 6 terminales que permite la transmision de datos desde un dispositivo externo hacia la computadora

9.2. Característcas

9.2.1. Tiene un puerto exlcusivo para el mouse, y otro para el teclado

9.2.2. Cada puerto soporta un solo dispositivo conectado

9.2.3. Puede soportar plug and play

9.2.4. Se empezo a utilizar con la salida al mercado del microprocesador Intel® 486

9.3. Esquema

9.3.1. 1.- Datos

9.3.2. 2.- Reservado

9.3.3. 3.- GND

9.3.4. 4.- +5V VDC

9.3.5. 5.- Clock

9.3.6. 6.-Reservado

10. Puerto LTP (Line Print Terminal) o Puerto Paralelo

10.1. Descripcion

10.1.1. Puerto que permite el envio de datos en conjuntos simultaneos de 8 bits, mientras que un serial se dedica a enviar datos

10.2. Caracteristicas

10.2.1. Se utilizaba principalmente para la conexion de impresioras

10.2.2. No es compatible con plug and play

10.3. Esquema

10.3.1. 1.- Stroben (Valida datos)

10.3.2. 2 a 9.- D0-D7 (Datos)

10.3.3. 10.- Ack# (Recibir dato o no)

10.3.4. 11.- Busy (Impresora ocupada / error)

10.3.5. 12.- PE (Sin papel)

10.3.6. 13.- Slct in (Impresora en línea)

10.3.7. 14.- AutoFD# (Retorno de carro)

10.3.8. 16.- Init# (Reset)

10.3.9. 17.- Select# (Impresora seleccionada)

10.3.10. 18 a 25.- Ground (Tierra)

10.4. Versiones

10.4.1. SPP-Puerto Serial Estandar

10.4.1.1. 150 KB/s a 500 KB/s

10.4.1.2. osee capacidad DMA (Direct Memory Access) ó capacidad directa para envío de datos hacia la memoria RAM, lo que reduce el tiempo de respuesta

10.4.2. EPP-Puerto Paralelo Mejorado

10.4.2.1. Se diseñó para leer y escribir a la velocidad del bus ISA alcanzando velocidades de transferencia de hasta 1 MB/s.

10.4.2.2. Permite la comunicación bi-direccional entre la computadora y el dispositivo (IEEE1284) y es compatible con SPP

10.4.2.3. 500 KB a 2,000 KB/s (2 MB/s)

10.4.3. ECP-Puerto De Capacidad Mejorada

10.4.3.1. Supera 1,000 KB/s (1 MB/s)

11. PUERTO USB

11.1. CARACTERÍSTICAS MECÁNICAS

11.1.1. Nuevo nodo

11.1.1.1. 1.- Vbus (+ 5 Volts, alimentación)

11.1.1.2. 2.- D- (- datos)

11.1.1.3. 3.- D+ (+ datos)

11.1.1.4. 4.- GND (tierra)

11.1.1.5. Nuevo nodo

11.1.1.5.1. 2.- D- (- datos)

11.1.1.5.2. 3.- D+ (+ datos)

11.1.1.5.3. 4.- GND (tierra)

11.1.1.5.4. 5.- StdA_SSRX- (Recibe datos)

11.1.1.5.5. 6.- StdA_SSRX+ (Recibe datos)

11.1.1.5.6. 7.- GND_DRAIN (tierra-drenado)

11.1.1.5.7. 8.- StdA_SSTX- (Envía datos)

11.1.1.5.8. 9.- StdA_SSTX+ (Envía datos)

11.2. TIPOS

11.2.1. USB A

11.2.2. USB B

11.2.2.1. integrado en dispositivos grandes.

11.2.3. USB MINI

11.2.3.1. integrado en dispositivos pequeños

11.2.3.1.1. integrado en la tarjeta principal ("Motherboard")

11.3. CARACTERISTICAS GENERALES

11.3.1. USB 1.0

11.3.1.1. límite máximo de velocidad de 12 Mbps

11.3.1.2. Conectar eficientemente teléfonos a PCs

11.3.2. USB 2.0

11.3.2.1. velocidad hasta 480 Mbps

11.3.2.2. Hi-Speed 480 Mbps

11.3.2.3. Full-Speed 12 Mbps

11.3.2.4. Full-Speed 12 Mbps

11.3.3. USB 3.0

11.3.3.1. 10 veces más rápida que la actua

11.3.3.2. velocidades de 4.8Gbit por segundo

11.3.3.3. será compatible tanto con la primer versión de USB como con la segunda.

12. RCA (Radio Corporation of America®)

12.1. Descripción

12.1.1. se encarga de enviar y recibir las señales referentes a los gráficos desde la computadora hasta una pantalla ó recibirlos desde un dispositivo externo

12.2. Características

12.2.1. Compatible actualmente con puertos S-video, VGA, HDMI y DVI

12.2.2. Tarjetas capturadoras de video y en los dispositivos de captura externos.

12.2.3. Para conectar VHS. DVD, televisores, camaras digitales

12.3. Esquema

12.3.1. 1.- GND (Tierra)

12.3.2. 2.- Y (Video)

13. Puertos RJ

13.1. Descripcion

13.1.1. permiten la transmisión de señales analógicas de la red telefónica como el módem (periférico), con las computadoras ó entre el teléfono y el auricular

13.2. Veriones

13.2.1. RJ-9

13.2.1.1. especializado en el uso para la conexión entre el teléfono y el auricular.

13.2.2. RJ-11

13.2.2.1. Se utilizan para interconectar redes telefónicas convencionales

13.2.2.1.1. Esquema

13.2.2.2. Interconectar computadoras por internet

13.2.3. RJ45

13.2.3.1. Esquema

13.2.3.1.1. 1.- Tx_D1+ (Transceive data +)

13.2.3.1.2. 2.- Tx_D1- (Transceive data +)

13.2.3.1.3. 3.- RX_D2+ (Recibe datos+)

13.2.3.1.4. 4.- B1_D3+ (Datos bidireccional+)

13.2.3.1.5. 5.- B1_D3- (Datos bidireccional-)

13.2.3.1.6. 6.- RX_D2- (Recibe datos-)

13.2.3.1.7. 7.- BI_D4+ (Datos bidireccional+)

13.2.3.1.8. 8.- BI_D4- (Datos bidireccional-)

13.2.3.2. Caracteristicas

13.2.3.2.1. integrado en la tarjeta principal (Motherboard), ó bien en una tarjeta de red.

13.2.3.2.2. Es un conector de forma especial con 8 terminales, que se utilizan para interconectar computadoras y generar redes de datos de área local

13.2.3.2.3. Actualmente compite contra redes basadas en fibra óptica y tecnologías inalámbricas

13.2.3.2.4. Velocidades de 10 Mbps / 100 Mbps / 1,000 Mbps

14. Puerto Serial/COM/RS-232

14.1. Descripción

14.1.1. Se le llama serial, porque permite el envío de datos, uno detrás de otro, mientras que un paralelo se dedica a enviar los datos de manera simultánea

14.2. Caracteristicas

14.2.1. Se utilizaba principalmente para la conexión del ratón (Mouse), algunos tipos antiguos de escáneres y actualmente para dispositivos como PDA´s ("Personal Digital Assistant") ó asistentes personales digitales.

14.2.2. Cada puerto, permite conectar solamente 1 dispositivo

14.2.3. No soporta Plug anda play

14.2.4. Este puerto está siendo reemplazado por el puerto USB pero aún viene integrado en la tarjeta principal

14.2.5. Velocidades de conexion de hasta 112 KB/s

14.3. Esquema

14.3.1. 1.- DCD (Detecta la portadora)

14.3.2. 2.- RxD (Recibe datos)

14.3.3. 3.- TxD (Transmite datos)

14.3.4. 4.- DTR (Terminal de datos listo)

14.3.5. 5.- SG (Tierra)

14.3.6. 6.- DSR (Equipo de datos listo)

14.3.7. 7.- RTS (Solicita enviar)

14.3.8. 8.- CTS (Disponible para enviar)

14.3.9. 9.- RI (Indica llamada)
