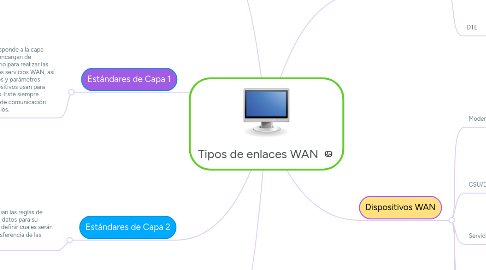

Tipos de enlaces WAN by Mind Map: Tipos de enlaces WAN

1. Dispositivos WAN

1.1. Modem

1.1.1. Equipo que modula una señal analógica para codificarla en información digital y después la demodula para decodificar la información transmitida. Así como convertir la señales digitales de la computadora en sonidos que se transmiten por la red de telefonía publica.

1.2. CSU/DSU

1.2.1. Unidad de servicio de canal y unidad de servicio de datos respectivamente.

1.2.1.1. La CSU proporciona la señal digital y asegura la integridad de la conexion por medio de la correcion de errores.

1.2.1.2. La DSU convierte las tramas WAN en tramas que las LAN pueda entender y viceversa.

1.3. Servidor de acceso

1.3.1. Un servidor de acceso cuenta con interfaces analógicas y digitales, este mismo admite a cientos de usuarios al mismo tiempo.

1.4. Switch WAN

1.4.1. Conmutan el trafico dentro de la red publica de telefonía conmutada (PSTN) para conexiones de conmutación de circuitos, o conexión telefónica analógica.

1.5. Router

1.5.1. Permiten la conexión de LAN o dispositivos a una WAN, realizando la segmentación de los dominios de broadcast.

2. Estándares de Capa 2

2.1. Estos estándares enuncian las reglas de como se encapsulan los datos para su transmisión, ademas de definir cuales serán los mecanismos de transferencia de las tramas.

2.1.1. Protocolos de enlace de datos

2.1.1.1. Punto a Punto dedicado

2.1.1.1.1. CISCO HDLC, PPP

2.1.1.2. Conmutado por paquetes

2.1.1.2.1. X.25

2.1.1.2.2. Frame relay

2.1.1.2.3. ATM

2.1.1.3. Conmutado por circuitos

2.1.1.3.1. ISDN

3. Conexiones WAN

3.1. CPE

3.1.1. Son los dispositivos y cableado interno que se encuentran en las instalaciones de la organización o suscriptor

3.2. DCE

3.2.1. Esta compuesto por los dispositivos que envían los datos por el bucle local, ya sea mediante cable telefónico de cobre o fibra óptica. La función principal del DCE es ayudar a conectar a los suscriptores con el enlace de comunicacion del proveedor.

3.3. DTE

3.3.1. Son los dispositivos del cliente que envían los datos de la red o la computadora a la WAN. El DTE se conecta al bucle local por medio del DCE

4. Estándares de Capa 1

4.1. Estos estándares corresponde a la capa física de las WAN y se encargan de proporcionar lo necesario para realizar las conexiones físicas de los servicios WAN, así como definir los códigos y parámetros eléctricos que los dispositivos usan para comunicarse entre ellos. Este siempre dependerá del método de comunicación del proveedor de servicios.

4.1.1. EIA/TIA-232, este estándar permite velocidades de hasta 64Kbps utilizando un conector D de 25 pins en distancias cortas.

4.1.2. EIA/TIA-449/530, este estandar permite velocidades de hasta 2Mbps, utiliza un conector de 36 pins.

4.1.3. EIA/TIA-612/613, este protocolo es una interfaz serial de alta velocidad que permite velocidades de hasta 52 Mbps utilizando en un conector de 60 pins.

4.1.4. V.35 actualmente soporta velocidades de hasta 2.048 Mbps con un conector rectangular de 34 Pins

4.1.5. X.21 es un estándar para comunicaciones digitales sincronas, utiliza un conector D de 15 pins

5. Bibliografia:

5.1. Netacad, CISCO. (2014). Introducción a las redes CCNA. Oct - 2017, de CISCO

5.2. Universidad Nacional Abierta y a Distancia de México. (2013). Redes de Area Amplia Oct - 2017, de UNADM

6. Ingeniería en Telemática Materia: Optimizacion de Redes Docente: Marco Tulio Ceron Lopez Alumno: Ismael Azael Solano Flores Unidad 1. Actividad 2. Tipos de enlaces WAN
