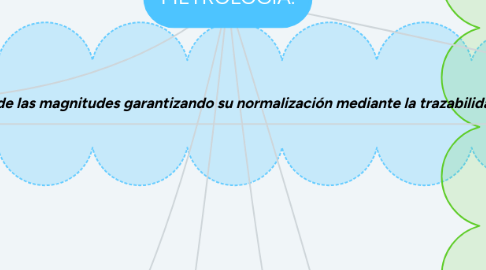

METROLOGIA. por Mind Map: METROLOGIA.

1. Converciones de unidades

1.1. Es la transformación del valor numérico de una magnitud física, expresado en una cierta unidad de medida, en otro valor numérico equivalente y expresado en otra unidad de medida de la misma naturaleza.

1.2. Este proceso suele realizarse con el uso de los factores de conversión y/o las tablas de conversión de unidades.

1.3. Frecuentemente basta multiplicar por una fracción (factor de una conversión) y el resultado es otra medida equivalente, en la que han cambiado las unidades.

2. Estudia las mediciones de las magnitudes garantizando su normalización mediante la trazabilidad.

3. Errores de medicion y calibracion

3.1. El error de medición se define como la diferencia entre el valor medido y el "valor verdadero". Los errores de medición afectan a cualquier instrumento de medición y pueden deberse a distintas causas.

3.2. Las que se pueden de alguna manera prever, calcular, eliminar mediante calibraciones y compensaciones, se denominan deterministas o sistemáticos y se relacionan con la exactitud de las mediciones.

3.3. Los que no se pueden prever, pues dependen de causas desconocidas, o estocásticas se denominan aleatorios y están relacionados con la precisión del instrumento.

4. Metrologia de proceso.

4.1. -volumen .

4.2. Flujo vulumetrico

4.3. fuerza

4.4. Temperatura

4.5. Presión

4.6. Velocidad rotacional

4.7. Masa

5. Metrologia dimensional

5.1. Es la ciencia aplicada que se encarga de estudiar las técnicas de medición que determinan correctamente las magnitudes lineales y angulares.

5.2. Establecer, mantener y mejorar el patrón nacional de longitud. Establecer, mantener y mejorar el patrón nacional de ángulo. Ofrecer servicios de calibración para patrones e instrumentos de longitud y ángulo. Asesorar a la industria en la solución de problemas específicos de mediciones y calibraciones dimensionales. Realizar comparaciones con laboratorios homólogos extranjeros con objeto de mejorar la trazabilidad metrológica. Apoyar al Sistema Nacional de Calibración (SNC) en actividades de evaluación técnica de laboratorios. Elaborar publicaciones científicas y de divulgación en el área de medición de longitud. Organizar e impartir cursos de metrología dimensional a la industria.

6. Instrumentos de medicion (mas comunes)

6.1. Vernier

6.1.1. Pieza que se aplica sobre una regla graduada para apreciar divisiones menores que las ofrecidas por la regla.

6.2. Goniometro

6.2.1. es un aparato en forma de semicírculo o círculo graduado en 180º o 360º, utilizado para medir o construir ángulos.

6.2.2. Este instrumento permite medir ángulos entre dos objetos, tales como dos puntos de una costa, o un astro, generalmente el Sol, y el horizonte. Con este instrumento, si el observador conoce la elevación del Sol y la hora del día, puede determinar con bastante precisión la latitud a la que se encuentra mediante cálculos matemáticos sencillos de efectuar.

6.3. Micrometro

6.3.1. Para proceder con la medición posee dos extremos que son aproximados mutuamente merced a un tornillo de rosca fina que dispone en su contorno de una escala grabada, la cual puede incorporar un nonio.

6.3.2. La longitud máxima mensurable con el micrómetro de exteriores es normalmente de 25 mm, si bien también los hay de 0 a 30, siendo por tanto preciso disponer de un aparato para cada rango de tamaños a medir: 0-25 mm, 25-50 mm, 50-75 mm, etc.

6.4. Medidor de altura

6.4.1. El medidor de altura es un dispositivo para medir la altura de piezas o las diferencias de altura entre planos a diferentes niveles.

6.4.2. El calibrador de altura también se utiliza como herramienta de trazo, para lo cual se incluye un buril.

6.5. Comparador optico

6.5.1. Un comparador óptico o proyectador de perfiles es un aparato que permite medir piezas pequeñas con una pantalla traslúcida. Al proyectar la pieza se produce una amplificación de la misma, esto permite una mejor medición y revisión.

6.5.2. Su principio de funcionamiento es la aplicación de los principios de la óptica. Lo que se hace es proyectar la sombra amplificada de una pieza sobre la pantalla traslúcida, posteriormente se toman las medidas basándose en el principio y el final de la sombra proyectada.
