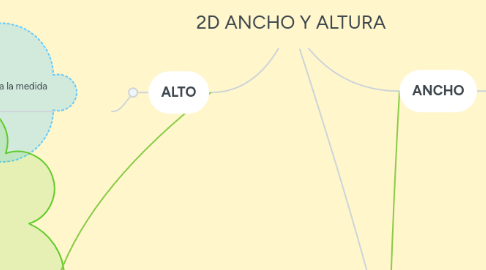

2D ANCHO Y ALTURA por Mind Map: 2D ANCHO Y ALTURA

1. ALTO

1.1. Coloquialmente hace referencia a la medida vertical de un objeto o figura.

2. Trazado y edición de objetos

2.1. El programa de diseño autoCAD permite introducir las medidas 2D( alto y ancho) de forma precisa.

2.1.1. Linea

2.1.1.1. Comando: L , se puede especificar la longitud de la línea, el punto inicial, las coordenadas, el punto final y hasta determinar el ángulo requerido.

2.1.2. polilínea

2.1.2.1. comando: PL , esta herramienta esta compuesta por segmentos de línea y arcos, para activar la opción de arco se usa el comando A.

2.1.3. círculo

2.1.3.1. Comando : C , se especifica el punto e inicio o las coordenadas de referencia y el diámetro del mismo

2.1.4. Arco

2.1.4.1. para activar esta herramienta se usa el comando A, y es preciso determinar una combinación de valores, como ángulo, radio, longitud de cuerda, centro, putos iniciales y finales.

2.1.5. Rectángulo

2.1.5.1. comando: REC, además de especificar las medidas del rectángulo también se puede designar un chaflan con el comando C.

2.1.6. sombreado

2.1.6.1. utilizar esta herramienta permite rellenar un área u objeto determinado con un patrón especifico o de forma solida. comando : H.

2.1.7. Punto

2.1.7.1. comando: PO, esta herramienta puede usarse en forma de nodo.

2.1.8. Nube de revisión

2.1.8.1. comando : REVCLOUD , permite resaltar partes de un dibujo u objeto que se estén examinando.

2.2. Propiedades de los objetos

2.2.1. Durante la creación y edición de objetos se pueden definir algunas propiedades fundamentales, como:

2.2.1.1. COLOR

2.2.1.2. TIPO DE LÍNEA

2.2.1.3. GROSOR DE LÍNEA

2.3. Herramientas auxiliares

2.3.1. Rueda de navegación

2.3.2. Encuadre

2.3.3. zoom

2.3.4. órbita

3. ANCHO

3.1. Coloquialmente se refiere a la dimensión horizontal de un objeto o figura.
