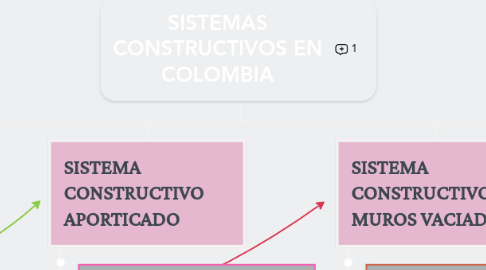

SISTEMAS CONSTRUCTIVOS EN COLOMBIA por Mind Map: SISTEMAS CONSTRUCTIVOS EN COLOMBIA

1. ¿Que es un sistema constructivo?

1.1. Es un conjunto de elementos, materiales, técnicas, herramientas, procedimientos y equipos que combinados entre si generan un determinado tipo de construcción.

2. SISTEMA DE MAMPOSTERIA ESTRUCTURAL

2.1. Este sistema esta compuesto por:

2.1.1. Elementos petreos (mampuestos de concreto) unidos por:

2.1.2. * Mortero de cemento o su equivalente.

2.2. ¿Porque es un un sistema monolítico?

2.2.1. gracias a la unión de los mampuestos por el mortero y dovelas reforzadas según diseño.

2.3. Materiales:

2.3.1. Aceros corrugados, bloques de hormigón, hormigones, Grout.

2.3.2. Datos sobre este sitema:

2.3.2.1. Tiene mayores restricciones con la arquitectura porque los muros son del sistema estructural.

2.3.2.2. Requiere una cantidad importante de personal, especialmente para la construcción de mampostería.

3. SISTEMA CONSTRUCTIVO APORTICADO

3.1. Este sistemas esta formado por:

3.1.1. Un conjunto esqueletal de vigas y columnas conectadas rigidamente por medio de nudos en concreto.

3.1.2. Los vanos en las columnas y vigas son completamente en mampostería o algún tipo de cerramiento.

3.2. Materiales:

3.2.1. Aceros corrugados, hormigón, mampostería en ladrillo.

3.3. Datos sobre este sistema:

3.3.1. Debe tener una correcta distribución de los espacios para no afectar la parte estructural.

3.3.2. Brinda opciones de reformas a futuro.

3.3.3. Para tener un buen resultado estructural se debe obedecer una simetría en los elementos.

4. SISTEMA CONSTRUCTIVO DE MAMPOSTERÍA POSTENSADA EN SECO

4.1. Este sistema consiste en:

4.1.1. Consiste en introducir un cable que luego se tensiona apoyándose sobre la propia estructura de hormigón.

4.1.2. Este sistema introduce un sistema de cargas iguales y contrarías que equilibran las tensiones del cable y después se anclan.

4.2. Materiales

4.2.1. Acero de pre-esfuerzo, alambres redondos, torones, bloques de anclaje T1,T2,T3,T4,T5,T6, bloque deflector.

4.3. Algunos datos sobre este sistema:

4.3.1. La estructura queda comprimida por lo que es mas rígida.

4.3.2. Reduce el uso de armadura pasiva y disminuye el peso propio de la estructura.

4.3.3. Reduce el problema de fisuración.

4.3.4. Ningún muro puede ser modificado por la presencia de cargas de tensionamiento.

5. SISTEMA CONSTRUCTIVO DE MUROS VACIADOS

5.1. Este sistema consiste en:

5.1.1. Muros portantes tanto para solicitaciones de gravedad como sísmicas.

5.1.2. No tiene vigas y las losas se apoyan directamente sobre los muros.

5.2. Materiales:

5.2.1. Aceros corrugados, hormigones, mampostería en ladrillo.

5.3. Datos sobre este sistema:

5.3.1. Permite generar gran rigidez a la estructura.

5.3.2. Gran resistencia frente a acciones sísmicas.

5.3.3. No necesita mayor espesor en los muros para ganar resistencia.

5.3.4. Se debe controlar el proceso de construcción porque es posible que aparezcan fisuras en los muros.

6. SISTEMA CONSTRUCTIVO INDUSTRIALIZADO

6.1. Este sistema consiste en:

6.1.1. Consiste en utilizar los módulos prefabricados de concreto para la estructura.

6.1.2. La filosofía de este sistema es convertir la construcción de una vivienda en una cadena de montaje.

6.1.3. Se crean las piezas de hormigón y luego se ensamblan .

6.2. Materiales:

6.2.1. Aceros corrugados y mallas electrosoldadas, conexiones, hormigones.

6.3. Datos sobre este sistema:

6.3.1. La arquitectura debe adaptarse a el sistema estructural

6.3.2. Requiere de maquinaria especial y una planta de concreto cerca.

6.3.3. Es estable y capaz de soportar las cargas de diseño
