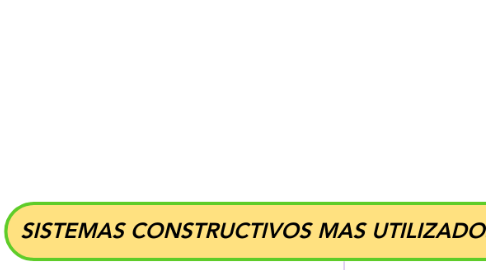

SISTEMAS CONSTRUCTIVOS MAS UTILIZADOS EN COLOMBIA por Mind Map: SISTEMAS CONSTRUCTIVOS MAS UTILIZADOS EN COLOMBIA

1. Tipos de sistemas

1.1. Sistema constructivo de muros vaciados

1.1.1. Sistema de muros portantes para solicitaciones laterales como sísmicas

1.1.1.1. Materiales: Los mismos utilizados en sistema constructivo aporticado Pero adicionalmente con un manejo muy importante de los agregados del mismo

1.1.1.1.1. Posibilidad arquitectónica El sistema de muros en concreto permite obtener un comportamiento adecuado a acciones sísmicas y presenta buen rigidez lateral. En el ámbito espacial estos elementos están completamente definidos y son inamovibles

1.2. Sistema constructivo en mampostería estructural

1.2.1. Sistema monolítico unido por mortero y adicionalmente Dovelas reforzadas al interior de algunas celdas

1.2.1.1. Materiales: Acero corrugado (fs 280Mpa y 420Mpa) Bloques de hormigón (15cmx20cmx40cm) Mezcla hormigón (fc 21Mpa y 28Mpa)

1.2.1.1.1. Posibilidad arquitectónica: Sistema con mayor restricciones, los muros hacen parte del sistema estructural Limitando espacios y restringiendo futuras reformas a la vivienda

1.3. Sistema constructivo aporticado

1.3.1. Conformado por vigas y columnas conectadas rígidamente por medio de nudos

1.3.1.1. Materiales: Acero corrugado (fs 280Mpa y 420Mpa) Hormigón (fc 21 Mapa y 28 Mpa) con desperdicio entre 5% y 7%

1.3.1.1.1. Posibilidad arquitectónica: Facilidad ante cambios de ubicación y reformas de muros por ejemplo

1.4. Sistema constructivo industrializado modular

1.4.1. Sistema en el que aplica determinadas técnicas industriales. Convierte la construcción de una vivienda en una cadena de montaje con procesos controlados y reducción de tareas manuales

1.4.1.1. Materiales: Acero y mallas electrosoldada Conexiones y hormigón de buena plasticidad y con consistencia que garantice su adecuada colocación

1.4.1.1.1. Posibilidad arquitectónica No tiene limitaciones especificas

1.5. Sistema constructivo de mampostería postensada en seco para edificar

1.5.1. Sistema en estudio. En definición, postensar una estructura es introducir un cable que luego se tensiona apoyándose sobre la propia estructura de hormigón

1.5.1.1. Materiales: Acero de pre-esfuerzo, alambres redondos, torones de bloques de anclaje T1, T2,T,3 T4, T5 y T6 y bloque deflector

1.5.1.1.1. Posibilidad arquitectónica: Brinda espacios más amplios gracias a las bondades del postensado. Dada la naturaleza del sistema todas las unidades internas de la vivienda son de igual configuración y la ubicación de muro es definitiva

2. Los sistemas constructivos son el conjunto de elementos, materiales, herramientas, técnicas, procedimiento y equipos que combinados racionalmente y en marcados en un método, generan un tipo de edificación en particular. Los sistemas son diferenciados por el comportamiento estructural de sus elementos en presencia de determinadas solicitaciones.
