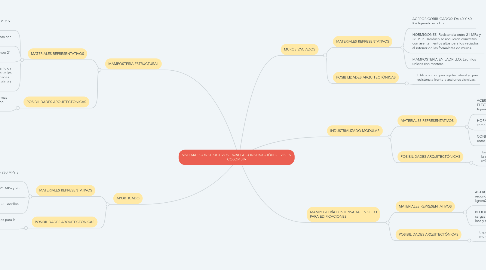

SISTEMAS CONSTRUCTIVOS PARA LA CONSTRUCCIÓN DE VIS EN COLOMBIA por Mind Map: SISTEMAS CONSTRUCTIVOS  PARA LA CONSTRUCCIÓN DE VIS EN COLOMBIA

1. MAMPOSTERÍA POSTENSADA EN SECO PARA EDIFICACIONES

1.1. MATERIALES REPRESENTATIVOS

1.1.1. ACERO DE PRE-ESFUERZO: Alambres redondos y torones de 17600 kg/cm2

1.1.2. BLOQUES DE ANCLAJE: Transmisión de cargas de tesado a los bloques de la losa y muros.

1.2. POSIBILIDADES ARQUITECTÓNICAS

1.2.1. Espacios mucho más amplios, pero ningún muro puede ser modificado.

2. INDUSTRIALIZADO MODULAR

2.1. MATERIALES REPRESENTATIVOS

2.1.1. ACEROS CORRUGADOS Y MALLAS ELECTROSOLDADAS: De 40 Y 60 Ksi figurado en obra.

2.1.2. HORMIGONES: Están conformados por cemento, agua, agregados y aditivos.

2.1.3. CONEXIONES: Permite transferir las fuerzas entre elementos de concreto.

2.2. POSIBILIDADES ARQUITECTÓNICAS

2.2.1. Todos los espacios quedan definidos desde la construcción y no hay cabida a futuras reformas a la vivienda.

3. MUROS VACIADOS

3.1. MATERIALES REPRESENTATIVOS

3.1.1. ACEROS CORRUGADOS: De 40 Y 60 Ksi figurado en obra.

3.1.2. HORMIGONES: Resistencia entre 21 MPa y 28 MPa. También se requieren concretos con asentamientos altos para los vaciados al interior de las formaletas de muros.

3.1.3. MAMPOSTERÍA EN LADRILLO: Ladrillos unidos con mortero.

3.2. POSIBILIDADES ARQUITECTÓNICAS

3.2.1. Edificios con gran rigidez lateral y gran resistencia frente a acciones sísmicas.

4. MAMPOSTERÍA ESTRUCTURAL

4.1. MATERIALES REPRESENTATIVOS

4.1.1. ACEROS CORRUGADOS: De 280 MPa y 420 MPa.

4.1.2. BLOQUES DE HORMIGÓN: De 2 celdas con dimensiones de 15*20*40 cm.

4.1.3. HORMIGONES: Resistencia entre 21 MPa y 28 MPa.

4.1.4. GROUT: Material de consistencia fluida (agua, cemento y agregados). Se utiliza para rellenar alvéolos de las unidades de albañilería en la construcción de los muros armados.

4.2. POSIBILIDADES ARQUITECTÓNICAS

4.2.1. Limita espacios y restringe futuras reformas a la vivienda debido a que los muros son estructurales.

5. APORTICADO

5.1. MATERIALES REPRESENTATIVOS

5.1.1. ACEROS CORRUGADOS: De 280 MPa y 420 MPa.

5.1.2. HORMIGÓN: Resistencia entre 21 MPa y 28 MPa.

5.1.3. MAMPOSTERÍA EN LADRILLO: Ladrillos unidos con mortero.

5.2. POSIBILIDADES ARQUITECTÓNICAS

5.2.1. Generación de espacios adecuados para la construcción de viviendas.
