3. impide que las sobre tensiones o sobre corrientes puedan dañar a la fuente de alimentación. está formado por fusibles y varistores estos se colocan en paralelo a la entrada y su función es la supresión de picos los fusibles tienen un filamento sensible al sobrepaso de corriente y voltaje indicados en el capuchón metálicos en caso de sobrepasar estos rangos el fusible se abre para proteger el resto de la fuente.

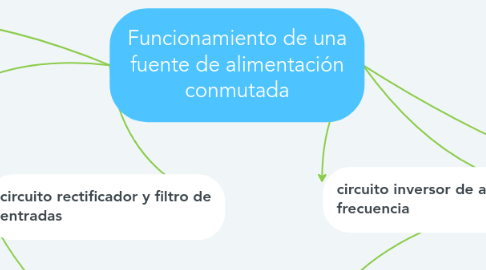

4. circuito rectificador y filtro de entradas
5. genera una señal pulsante en un solo sentido. puede estar formado por un puente de diodos y su función es la de eliminar el sentido negativo del voltaje de corriente alterna de la entrada
6. circuito inversor de alta frecuencia
7. genera una señal de tipo cuadrada de alta frecuencia con un voltaje menor al de entrada de este voltaje. consta de transistores BP, para la conmutación de la señal, así como transformadores de alta frecuencia que hacen que el voltaje de entrada sea reducido a los voltajes necesarios por el equipo, realizan conmutaciones rápidas para generar señales de mayor frecuencia normalmente en el orden de los KHz.
8. circuito rectificador y filtro de entradas
9. entrega el voltaje en corriente directa ya regulada. está conformado por diodos rectificadores, bobinas y capacitores. estos dos últimos tienen la función de almacenar energía la carga durante el tiempo que los transistores no están funcionando de esta manera provocan que una señal que era cuadrada en su anterior fase ahora será una línea de un solo valor
10. circuito de control
11. manda señales al circuito inversor de alta frecuencia para regular la calidad de salida de voltaje. se encuentra integrado por varios elementos entre ellos un circuito integrado de control el cual contiene internamente un comparador que analiza la señal de salida de la fuente y la compara con un voltaje de referencia de entrada si este es distinto envía una señal compensatoria al circuito inversor de alta frecuencia por medio de opto acopladores los cuales permiten que exista un aislamiento de la señal de alta frecuencia de la señal de retroalimentacion del circuito.
