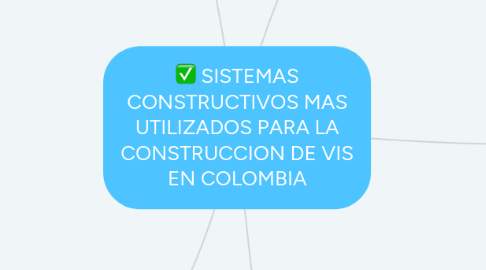

SISTEMAS CONSTRUCTIVOS MAS UTILIZADOS PARA LA CONSTRUCCION DE VIS EN COLOMBIA por Mind Map: SISTEMAS CONSTRUCTIVOS MAS UTILIZADOS PARA LA CONSTRUCCION DE VIS EN COLOMBIA

1. SISTEMA APORTICADO

1.1. Conjunto de vigas y columnas (en hormigón) conectadas por nudos, por ba entre columnas y vigas complementadas con mampostería

1.1.1. MATERIALES REPRESENTATIVOS

1.1.1.1. ACERO CORRUGADO

1.1.1.1.1. Resistencia: 280 Mpa y 420 Mpa

1.1.1.2. HORMIGON

1.1.1.2.1. Resistencia: 21 Mpa y 28 Mpa

1.1.1.3. MAMPOSTERÍA EN LADRILLO

1.1.1.3.1. Unión de elementos mampuestos de arcilla, ladrillos, mortero, definen espacios, muros, cimientos.

1.1.2. POSIBILIDADES ARQUITECTONICAS

1.1.2.1. Generación de espacios adecuados, espacios simétricos, para el buen desempeño estructural, se pueden hacer cambios con reformas de muros divisorios

2. MUROS VACIADOS

2.1. BUsca industrializarla construcción de viviendas mas económicas

2.2. SIstema con muros portantes sin vigas con losas apoyadas en los muros

2.2.1. MATERIALES REPRESENTATIVOS

2.2.1.1. ACERO CORRUGADO

2.2.1.1.1. Resistencia: 280 Mpa y 420 Mpa

2.2.1.2. HORMIGONES

2.2.1.2.1. Resistencia: 21 Mpa y 28 Mpa

2.2.1.3. MAMPOSTERIA EN LADRILLO

2.2.1.3.1. Mampostería con funciones de definir espacios, cimientos, muros, columnas, etc.

2.2.2. POSIBILIDADES ARQUITECTONICAS

2.2.2.1. Edificación con mas rigidez lateral, mas resistencia sísmica, menos espesor, espacios mas útiles, tiene problemas de vaciado, problemas de fisuración (se recomienda el uso de concreto de contracción controlada y fibras de polipropileno), es un sistema seguro

3. MAMPOSTERÍA ESTRUCTURAL

3.1. Sistema de elementos mampuestos en concreto, unidos por mortero de cemento, sistema monolitico por la union de mampustos de mortero y dovelas reforzadas al interior, segun su diseño

3.1.1. MATERIALES REPRESENTATIVOS

3.1.1.1. ACERO CORRUGADO

3.1.1.1.1. Resistencia: 280 Mpa y 420 Mpa

3.1.1.2. BLOQUES DE HORMIGÓN

3.1.1.2.1. Dimensiones definidas por la resistencia y utilizacion

3.1.1.3. HORMIGONES

3.1.1.3.1. Resistencia: 21 Mpa y 28 Mpa

3.1.1.4. GROUT

3.1.1.4.1. Mezcla de cemento, agregados y agua con cal hidratada normalizada, no excede 1/10 del volumen de cemento u aditivos.

3.1.2. POSIBILIDADES ARQUITECTONICAS

3.1.2.1. Mas restricciones, los muros hacen parte del sistema estructural

3.1.2.2. Limitaciones de espacio y restringe reformas

3.1.2.3. Requiere supervisión técnica permanente

3.1.2.4. VENTAJAS

3.1.2.4.1. Bajo costo, en menos tiempo, estable y resistente, menos material utilizado, genera más empleo y tiene mayor precisión.

4. INDUSTRIALIZADO MODULAR

4.1. Sistema estructural de muros portantes y placas de amarre con buena resistencia y reducción de costos

4.1.1. MATERIALES REPRESENTATIVOS

4.1.1.1. ACERO CORRUGADO Y MALLAS ELECTROSOLDADAS

4.1.1.1.1. Resistencia: 280 Mpa y 420 Mpa

4.1.1.2. CONEXIONES

4.1.1.2.1. Elementos que transfieren fuerzas por juntas de mortero y se determinan por análisis o ensayo.

4.1.1.3. HORMIGONES

4.1.1.3.1. Resistencia por hidratación del cemento, mas plasticidas para el mejor manejo

4.1.2. PROPIEDADES ARQUITECTONICAS

4.1.2.1. Posibilidad de variar la arquitectura, grandes paneles sin vigas ni colimnas

4.1.2.2. Sistema con rapidez de ejecución, reducción costos, reducción de personal, los procesos de este sistema son controlados y reducen las tareas manuales, mayor productividad, menos accidentes, reducción de plazos.

4.1.2.3. CUALIDADES: Requiere equipos especiales, coordinadas instalaciones, menos problemas en los acabados y reduccion de materiales.

5. MAMPOSTERÍA POSTENSADA EN SECO PARA EDIFICACIONES

5.1. Un sistema con escasez de información y ventajas técnicas y económicas en colombia, y con ausencia de normativa

5.1.1. MATERIALES REPRESENTATIVOS

5.1.1.1. ACERO PRE-ESFUERZO

5.1.1.1.1. Resistencia: 1760, 1020 y 1125 Mpa

5.1.2. VENTAJAS

5.1.2.1. Fuerzas de desviación que neutralizan las cargas exteriores

5.1.2.2. Estructura comprimida mas rigida y mas durable

5.1.2.3. mayor capacidad de resistencia

5.1.2.4. Permite aumentar luces de la estructura a cubrir

5.1.2.5. Mas eficiencia

5.1.2.6. Reduce el peso propio, los costos y reduce la carga que llega a la fundacion

5.1.2.7. Menos riesgo de fisuracion

5.1.2.8. Aporta en el concepto de INDUSTRIALIZACIÓN por la revolución constructiva frente a lo tradicional.

5.1.2.9. Menos flexible a cambios normales y reduce los desperdicios de obra
