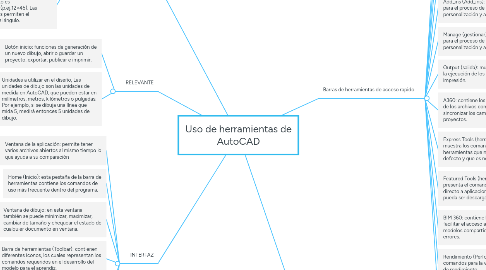

Uso de herramientas de AutoCAD por Mind Map: Uso de herramientas de AutoCAD

1. Barras de herramientas de acceso rapido

1.1. Home (inicio): muestra los comandos principales para dibujar, editar modificar y realizar anotaciones, capas, bloques, propiedades y grupos.

1.2. Insert(insertar): presenta los comandos para insertar cosas.

1.3. Annotate (anotar): contiene los comandos para escribir textos y tomar dimensiones.

1.4. Parametric (paramétrico): muestra los comandos para ajustar las restricciones del dibujo.

1.5. Add_ins (Add_ins): presenta los comandos para el proceso de grabación, personalización y aplicaciones.

1.6. Manage (gestionar): contiene los comandos para el proceso de grabación, personalización y aplicaciones.

1.7. Output (salida): muestra los comandos para la ejecución de los procesos de salida e impresión.

1.8. A360: contiene los comandos para manejo de los archivos compartidos en la nube, sincronizar los cambios y el manejo de los proyectos.

1.9. Express Tools (herramientas destacadas): muestra los comandos para manejo de herramientas que no son instaladas por defecto y que es necesario cargalas.

1.10. Featured Tools (herramientas destacadas): presenta el comando para tener acceso directo a aplicaciones y contenido que pueda ser descargado.

1.11. BIM 360: contiene los comandos para facilitar el acceso al software para el uso de modelos compartidos y verificación de errores.

1.12. Rendimiento (Performance): muestra los comandos para la verificación y los reportes de rendimiento.

1.13. View (vista): presenta los comandos para el manejo de las herramientas de las ventanas, modelos e interfaces.

2. Coordenadas de diseño: permiten ubicar la posición exacta de un punto en el plano cartesiano cuyo punto de intersección es (0,0) donde (x,y)

2.1. Coordenadas absolutas: Plano cartesiano compuesto por un eje horizontal llamado eje X o eje de las abscisas; y un eje vertical llamado eje Y o eje de las ordenadas. Toman como punto de partida el (0,0)

2.2. Coordenadas relativas: El origen es el ultimo punto introducido. Su formato es @X,Y(p.ej. @22,160). Es un desplazamiento respecto al punto anteriormente utilizado.

2.3. Coordenadas polares: Se refieren al último punto utilizado, pero indica una distancia y un ángulo. El formato es @distancia<ángulo (p.ej.12<45). Las coordenadas polares permiten el movimiento según el ángulo.

3. Ventanas y cuadros de diálogo

3.1. Ventana de línea de comandos: muestra las ordenes que están siendo ejecutadas en el programa y las posibles herramientas asociadas a lo que se está escribiendo con el teclado.

3.2. Captura dinámica de parámetros: Son ayudas que facilitan la construcción el dibujo, mediante cajas de texto emergente muestran información junto al cursor.

4. RELEVANTE

4.1. Botón inicio: funciones de generación de un nuevo dibujo, abrir o guardar un proyecto, exportar, publicar e imprimir.

4.2. Unidades a utilizar en el diseño, Las unidades de dibujo son las unidades de medida en AutoCAD, que pueden estar en milímetros, metros, kilómetros o pulgadas. Por ejemplo, si se dibuja una línea que mida 5, medirá entonces 5 unidades de dibujo.

5. INTERFAZ

5.1. Ventana de la aplicación: permite tener varios archivos abiertos al mismo tiempo lo que ayuda a su comparación

5.2. Home (Inicio): esta pestaña de la barra de herramientas contiene los comandos de uso más frecuente dentro del programa.

5.3. Ventana de dibujo: en esta ventana también se puede minimizar, maximizar, cambiar de tamaño y chequear el estado de cualquier documento en ventana.

5.4. Barra de herramientas (Toolbar): contienen diferentes iconos, los cuales representan los comandos requeridos en el desarrollo del modelo para el aprendiz.

5.5. Barra de estado: muestra la localización del cursor, herramientas de dibujo y herramientas que afectan el entorno del dibujo. Provee igualmente acceso rápido a algunas de las herramientas de dibujo más comunes.

5.6. Ventana de comandos: acepta la introducción de comandos y variables de sistema y muestra solicitudes que guían al usuario a través de la secuencia de comandos.
