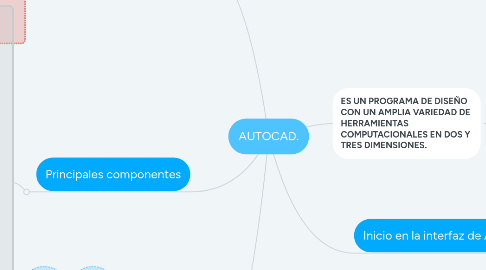

AUTOCAD. por Mind Map: AUTOCAD.

1. Elaborado por: NELSON OSVALDO OLMOS FORERO,

2. ES UN PROGRAMA DE DISEÑO CON UN AMPLIA VARIEDAD DE HERRAMIENTAS COMPUTACIONALES EN DOS Y TRES DIMENSIONES.

2.1. SOFWARES

2.2. 2D, SE BASA EN ENTIDADES GEOMÉTRICAS VECTORIALES COMO: PUNTOS Y LENES ENTRE OTROS.

2.3. 3D, AÑADEN SUPERFICIES Y SOLIDOS, ESTOS PUEDEN SER PARAMÉTRICOS O NO PARAMETRICOS.

3. Inicio en la interfaz de AutoCAD

3.1. Iniciar dibujo. - Abrir Archivo. - Abrir conjunto de planos. - Obtener más plantilla en línea. - Examinar dibujos de ejemplo.

4. La interfaz del AutoCAD

4.1. Ventana de la aplicación Home (Inicio) Ventana de dibujo Barra de herramientas (Toolbar) Ventana de comandos

4.1.1. Barra de estado

4.1.1.1. Model (modelo)

4.1.1.2. Grid (rejilla)

4.1.1.3. Snap (forzcursor

4.1.1.4. Ortho (orto)

4.1.1.5. Polar (polar)

4.1.1.6. Isodraft (dibujoiso)

4.1.1.7. Autosnap (autosnap)

4.1.1.8. ENTRE OTROS.

5. Principales componentes

5.1. Barras de herramientas de acceso rápido

5.1.1. Home (inicio)

5.1.2. Insert (insertar

5.1.3. Annotate (anotar

5.1.4. Parametric (paramétrico)

5.1.5. View (vista)

5.1.6. Manage (gestionar)

5.1.7. Output (salida)
