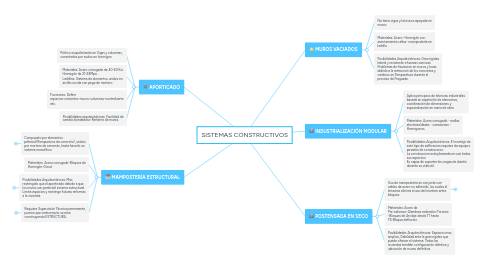

SISTEMAS CONSTRUCTIVOS por Mind Map: SISTEMAS CONSTRUCTIVOS

1. MUROS VACIADOS

1.1. No tiene vigas y la losa es apoyada en muros

1.2. Materiales: Acero- Hormigón con asentamientos altos- mampostería en ladrillo.

1.3. Posibilidades Arquitectónicas: Gran rigidez lateral y resistente a fuerzas sismicas. Problemas de fisuracion en muros y losas debido a la retraccion de los concretos y cambios en Temperatura durante el proceso de Fraguado.

2. APORTICADO

2.1. Pórtico esqueletizado en Vigas y columnas, conectados por nudos en hormigon.

2.2. Materiales: Acero corrugado de 40-60 Ksi. Hormigón de 21-28Mpa. Ladrillos: Sistema de elementos unidos en arcilla cocida con pega de mortero.

2.3. Funciones: Definir espacios-cimientos-muros-columnas-contrafuerte etc.

2.4. Posibilidades arquitectónicas: Facilidad de cambio bondadoso-Reforma de muros.

3. INDUSTRIALIZACIÓN MODULAR

3.1. Aplica principios de técnicas industriales basada en repetición de elementos, coordinación de dimensiones y especialización en mano de obra.

3.2. Materiales: Acero corrugado - mallas electrosoldadas - conexiones - Hormigones.

3.3. Posibilidades Arquitectónicas: El montaje de este tipo de edificacion requiere de equipos pesados de construccion. La construccion esta planeada en casi todos sus aspectos. Es capaz de soportar las cargas de diseño durante su vida util.

4. MAMPOSTERÍA ESTRUCTURAL

4.1. Compuesto por elementos pétreos(Mampuestos de concreto), unidos por mortero de cemento, hasta hacerlo un sistema monolítico.

4.1.1. Project specifications

4.1.2. End User requirements

4.1.3. Action points sign-off

4.2. Materiales: Acero corrugado-Bloques de Hormigón-Grout

4.3. Posibilidades Arquitectónicas: Mas restringido que el aporticado debido a que los muros son parte del sistema estructural. Limita espacios y restringe futuras reformas a la vivienda.

4.3.1. Top Priorities

4.3.2. Medium Priorities

4.3.3. Low Priorities

4.4. Requiere Supervisión Técnica permanente, puesto que cada minuto se esta construyendo ESTRUCTURA.

4.4.1. Top Priorities

4.4.2. Medium Priorities

4.4.3. Low Priorities

5. POSTENSADA EN SECO

5.1. Uso de mamposteria en conjunto con cables de acero no adherido, los cuales al tensarse elimina el uso del mortero entre bloques.

5.1.1. Materials

5.1.2. Personnel

5.1.3. Services

5.1.4. Duration

5.2. Materiales: Acero de Pre-esfuerzo-Alambres redondos-Torones -Bloques de Anclaje desde T1 hasta T6-Bloque deflector.

5.3. Posibilidades Arquitectónicas: Espacios mas amplios, Debilidad ante la gran rigidez que puede ofrecer el sistema. Todas las viviendas tendrán configuración idéntica y ubicación de muros definitiva.
