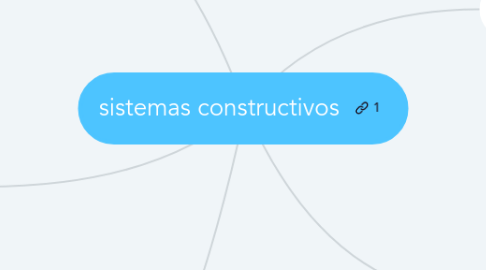

sistemas constructivos por Mind Map: sistemas constructivos

1. SISTEMAS APORTICADOS

1.1. SON PÓRTICOS COMPUESTOS POR VIGAS Y COLUMNAS

1.2. MATERIALES :1.HORMIGON DE 21 MPA 2.ACERO CORRUGADO DE 40 A 60 KSI LADRILLOS: ES UN SISTEMA DE ELEMENTOS CON CARACTERISTICAS ESPECIALES UNIDOS DE ARCILLA COCIDA UNIDOS CON PEGA DE MORTEROS

1.3. POSIBILIDAD ARQUITECTÓNICA :FACILIDAD DE DISPOSICIÓN DE MUROS O REFORMACION DE ESTOS

2. INDUSTRIALIZACIÓN MODULAR

2.1. PROBABILIDADES ARQUITECTÓNICAS: EL MONTAJE DE UNA EDIFICACIÓN DE ESTAS CARACTERÍSTICAS REQUIERE MAQUINARIA Y EQUIPOS PESADOS DE CONSTRUCCIÓN ADEMAS DE QUE POSEE LA CAPACIDAD DE SOPORTAR KAS CARGAS DE DISEÑO DURANTE SU VIDA ÚTIL.

2.2. MATERIALES: ACERO CORRUGADO,MALLAS ELECTRO-SOLDADAS,CONEXIONES Y HORMIGONES

2.3. APLICA PRINCIPIOS DE LAS TÉCNICAS INDUSTRIALIZADAS QUE SE BASAN EN REPETICIÓN ,COORDINACIÓN DE DIMENSIONES Y ESPECIALIZACIÓN DE LA MANO DE OBRA

3. MUROS VACIADOS

3.1. ESTA SISTEMA CONSTRUCTIVO NO POSEE VIGAS Y SU LOSA ES APOYADA EN MUROS

3.2. MATERIALES : HORMIGÓN CON ASENTAMIENTOS ALTOS ,MAPOSTERIA EN LADRILLOS

3.3. PROBABILIDADES ARQUITECTÓNICAS : POSEE UNA GRAN RIGIDEZ LATERAL Y TIENE UNA RESISTENCIA CONSIDERABLE A FUERZAS SÍSMICAS; PERO POSEE PROBLEMAS DE FISURACION DE MUROS Y LOSAS DEBIDO A LA RETRACCIÓN DE LOS CONCRETOS DURANTE LOS CAMBIOS DE TEMPERATURAS DURANTE EL PROCESO DE FRAGUADO

4. POS TENSADA EN SECO

4.1. EN ESTE SISTEMA SE USA MAMPOSTERIA EN CONJUNTO CON CABLES DE ACEROS NO ADHERIDOS , LOS CUALES SE TENSAN PARA MEJORAR LA RESISTENCIA DEL SISTEMA Y ASÍ ELIMINA EL USO DE MORTERO ENTRE BLOQUES

4.2. MATERIALES : ACERO DE PRE-ESFUERZOS, ALAMBRES REDONDOS ,TORONES,BLOQUES DE ANCLAJES .

4.3. EN LAS POSIBILIDADES ARQUITECTÓNICAS PUEDE LOGRAR UNA LUZ MAYOR ENTRE SI ADEMAS LE OFRECE UNA GRAN RIGIDEZ AL SISTEMA Y POR ULTIMO TODAS LAS VIVIENDAS TENDRÁN UNA CONFIGURACIÓN IDÉNTICA Y UBICACIÓN DE MUROS DEFINITIVAS

5. MAMPOSTERÍA ESTRUCTURAL

5.1. ESTA COMPUESTA POR ELEMENTOS PÉTREOS (MAMPUESTOS DE CONCRETO) QUE SE ENCUENTRAN UNIDOS POR MORTEROS DE CEMENTO HASTA QUE EL SISTEMA SEA MONOLÍTICO

5.2. MATERIALES: ACERO CORRUGADO,BLOQUES DE HORMIGÓN ,GROUT

5.3. EN LA PARTE ARQUITECTÓNICA TIENE BASTANTES LIMITANTES YA QUE LOS MUROS SON PARTES FUNDAMENTALES PARA EL SISTEMA ESTRUCTURAL DE LA EDIFICACIÓN LIMITANDO ASÍ LOS ESPACIOS

5.4. TIENE UNA MAYOR SUPERVICION TÉCNICA ADEMAS DEBE SER PERMANENTE YA QUE CADA MINUTO SE ESTA CONSTRUYENDO UNA NUEVA PARTE DE LA ESTRUCTURA .
