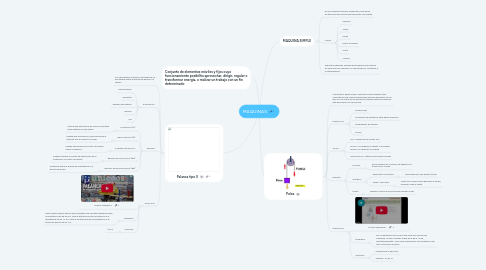

MAQUINAS por Mind Map: MAQUINAS

1. Palanca tipo II

1.1. Se caracterizan porque la resistencia se encuentra entre el punto de apoyo y la fuerza

1.2. EJEMPLOS:

1.2.1. Cascanueces

1.2.2. Carretilla

1.2.3. Abridor de botellas

1.2.4. Remos

1.2.5. Pie

1.3. PARTES

1.3.1. POTENCIA (P)

1.3.1.1. Forma que aplicamos de forma voluntaria para obtener un resultado

1.3.2. RESISTENCIA (R)

1.3.2.1. Fuerza que vencemos, ejercida sobre la palanca por el cuerpo a mover

1.3.3. FUERZA DE APOYO

1.3.3.1. Fuerza ejercida por el punto de apoyo sobre la palanca

1.3.4. BRAZO DE POTENCIA (BP)

1.3.4.1. Distancia entre el punto de aplicación de la potencia y el punto de apoyo

1.3.5. BRAZO DE RESISTENCIA (BR)

1.3.5.1. Distancia entre la fuerza de resisitencia y el punto de apoyo

1.4. EJECICIO

1.4.1. ¿Como realizarlo?

1.4.2. Problema

1.4.2.1. ¿Que fuerza debes aplicar para levantar una carretilla sabiendo que la resistencia es de 343 N, que la distancia entre la potencia y la resistencia es de 1,2 m y que la distancia entre la resistencia y el punto de apoyo es de 1 m

1.4.3. Solucion

1.4.3.1. 156 N

2. MAQUINA SIMPLE

2.1. Es una máquina simple, dispositivo mecánico de tracción que sirve para transmitir una fuerza.

2.2. TIPOS

2.2.1. Palanca

2.2.2. Torno

2.2.3. Polea

2.2.4. Plano Inclinado

2.2.5. Cuña

2.2.6. Tornillo

2.3. Algunas maquinas simples que podemos encontrar en casa son por ejemplo: el cascanueces, las tijeras y los tendederos

3. Polea

3.1. Mecanismo para mover o levantar cosas pesadas que consiste en una rueda suspendida que gira alrededor de un eje, con un canal en su borde por donde pasa una cuerda y que gira sobre un eje central

3.2. EJEMPLOS

3.2.1. Ascensores

3.2.2. Maquinas del gimnasio para hacer ejercicio

3.2.3. Tendederos de terraza

3.2.4. Pozos

3.3. TIPOS

3.3.1. FIJA: cuelga de un punto fijo

3.3.2. MOVIL: se adhiere al objeto y se puede mover a lo largo de la cuerda

3.3.3. POLIPASTOS: sistema de poleas moviles

3.4. PARTES

3.4.1. LLANTA

3.4.1.1. Zona exterior de la polea, se adapta a la forma de la correa

3.4.2. CUERPO

3.4.2.1. PEQUEÑO TAMAÑO

3.4.2.1.1. Formadas por una pieza maciza

3.4.2.2. GRAN TAMAÑO

3.4.2.2.1. Junto con nervios que generen la polea, uniendo cubo y llanta

3.4.3. CUBO

3.4.3.1. Agujero cónico que sirve para acoplar el eje

3.5. EJERCICIO

3.5.1. ¿Como realizarlo?

3.5.2. Problema

3.5.2.1. De los extremos de un hilo que pasa por una polea pequeña, se han colgado masa de 3 Kg y 12 Kg, respectivamente. ¿Con qué aceleración se moverán y cual sera la tensión del hilo?

3.5.3. Solucion

3.5.3.1. Aceleración 5,88 m/s2

3.5.3.2. Tensión: 47,04 N

4. Conjunto de elementos móviles y fijos cuyo funcionamiento posibilita aprovechar, dirigir, regular o transformar energía, o realizar un trabajo con un fin determinado
