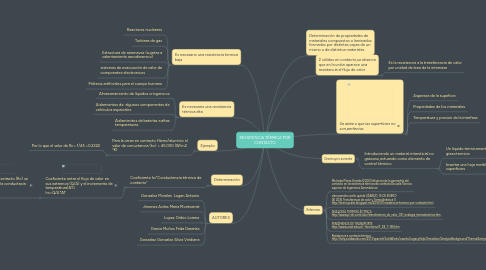

RESISTENCIA TÉRMICA POR CONTACTO por Mind Map: RESISTENCIA TÉRMICA POR CONTACTO

1. 2 sólidos en contacto,se observa que en la unión aparece una resistencia al flujo de calor

1.1. Es la resistencia a la transferencia de calor por unidad de área de la internase

2. Se debe a que las superficies no son perfectas

2.1. Aspereza de la supeficie

2.2. Propiedades de los materiales

2.3. Temperatura y presion de la interfase

3. Disminuye o aumneta

3.1. Introduciendo un material intersticial no gaseoso,actuando como elemento de control térmico

3.1.1. Un liquido termicamente conductor como grasa termica

3.1.2. Insertar una hoja metálica,entre las superficies

4. Determinación

4.1. Coeficiente hc"Conductancia térmica de contacto"

4.1.1. Coeficiente entre el flujo de calor en sus extremos (Q/A) y el incremento de temperatura(ΔT). hc=Q/A*ΔT

4.1.1.1. La resistencia térmica de contacto (Rc) se define como el inverso de la conductacia de contacto. Rc= 1/hc =ΔT/(Q/A)

5. Ejemplo

5.1. Para la caras en contacto Hierro/aluminio el valor de conuctancia (hc) = 45.000 (W/m2 °K)

5.1.1. Por lo que el valor de Rc= 1/45 =0.2222

6. Es necesario una resistencia térmica alta

6.1. Almacenamiento de líquidos criogenicos

6.2. Aislamientos de algunos componentes de vehículos espaciales

6.3. Aislamientos de baterías a altas temperaturas

7. Es necesario una resistencia termica baja

7.1. Reactores nucleares

7.2. Turbinas de gas

7.3. Estructura de aeronaves (sujetas a calentamiento aerodinamico)

7.4. sistemas de evacuación de calor de componetes electronicos

7.5. Prótesis artificiales para el cuerpo humano

8. Determinación de propiedades de materiales compuestos o laminados formados por distintas capas de un mismo o de distintos materiales

9. Referncias

9.1. Ma Isabel Perez Grande.(2000)Influencia de la geometría del contacto en la resistencia térmica de contacto.Escuela Técnica superior de Ingenieros Aeronáuticos

9.2. clara pamela coello quinde SÁBADO, 16 DE ENERO DE 2016 Transferencia de calor y Termodinámica II http://termoycalor.blogspot.mx/2016/01/resistencia-termica-por-contacto.html

9.3. ANALOGÍA TERMOELÉCTRICA http://www.pi-dir.com/calor/transferencia_de_calor_031_analogia_termoelectrica.htm

9.4. FENÓMENOS DE TRANSPORTE http://www.unet.edu.ve/~fenomeno/F_DE_T-165.htm

9.5. Resistencia a contacto térmico http://help.solidworks.com/2011/spanish/SolidWorks/cworks/LegacyHelp/Simulation/AnalysisBackground/ThermalAnalysis/Thermal_Contact_Resistance.htm

10. AUTORES

10.1. Gonzalez Morales Logan Antonio

10.2. Jimenez Aviles Maria Montserrat

10.3. Lopez Oribio Lorena

10.4. Garcia Muños Frida Darenka

10.5. Gonzalez Gonzalez Silvia Viridiana
