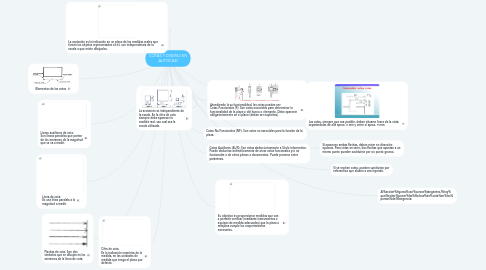

COTAS Y DISEÑO EN AUTOCAD por Mind Map: COTAS Y DISEÑO EN AUTOCAD

1. Al%acotar%figuras%con%curvas%tangentes,%hay% que%evitar%poner%las%flechas%de%cota%en%los% puntos%de%tangencia.

2. Si se repiten cotas, pueden sustituirse por referencias que aludan a una leyenda.

3. Si aparecen ambas flechas, deben mirar en dirección opuesta. Para cotas en serie, dos flechas que apuntan a un mismo punto pueden sustituirse por un punto grueso.

4. Su objetivo es proporcionar medidas que van a permitir verificar (mediante instrumentos o equipos de medida adecuados) que la pieza o máquina cumple los requerimientos necesarios.

5. Cotas Auxiliares (AUX): Son cotas dadas únicamente a Utulo informativo. Puede deducirse aritméticamente de otras cotas funcionales y/o no funcionales o de otros planos o documentos. Puede ponerse entre paréntesis.

6. Cotas No Funcionales (NF): Son cotas no esenciales para la función de la pieza.

7. La acotación es la indicación en un plano de las medidas reales que tienen los objetos representados en él, con independencia de la escala a que estén dibujados.

8. Elementos de las cotas

9. Líneas auxiliares de cota. Son líneas paralelas que parten de los extremos de la magnitud que se va a medir.

10. Línea,de,cota. Es una línea paralela a la magnitud a medir.

11. Flechas de cota. Son dos símbolos que se dibujan en los extremos de la línea de cota.

12. Cifra de cota. Es la indicación numérica de la medida, en las unidades de medida que tenga el plano por defecto.

13. La acotación es independiente de la escala. En la cifra de cota siempre debe aparecer la medida real, sea cual sea la escala utilizada.

14. Atendiendo la su funcionalidad, las cotas pueden ser: Cotas Funcionales (F): Son cotas esenciales para determinar la funcionalidad de la pieza o del hueco o elemento. Debe aparecer obligatoriamente en el plano (deben ser explícitas).

15. Las cotas, siempre que sea posible, deben situarse fuera de la vista, separándolas de ella aprox. 8 mm y entre sí aprox. 5 mm.
