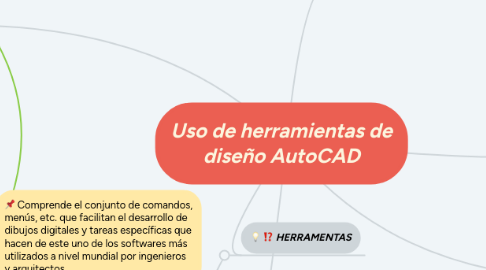

Uso de herramientas de diseño AutoCAD
por Gustavo Sanez Chancy
1. Principales herramientas
1.1. APPLOAD: Define qué aplicaciones se cargan al inciar AutoCAD.
1.2. ÁREA: Calcula el área y el perímetro de un objeto definido o una superficie que selecciones vértice por vértice, según las unidades métricas definidas en configuración.
1.3. BACKGROUND: Escoge una imagen de fondo para el área de trabajo. Puede ser un color único (Solid), un color gradual (Gradient) o una imagen (Image) de tu computador.
1.4. BMPOUT: Genera una imagen bitmap (formato .bmp) tras seleccionar una serie de objetos, superficies o regiones.
1.5. BOX: Crea una caja 3D, definiendo altura, ancho y profundidad.
1.6. BURST: Explota un bloque o un objeto, pero manteniendo intacto sus atributos después de explotarlo. Muy recomendable.
1.7. CHSPACE: Mueve objetos desde el layout al modelo, y viceversa. Lo mejor es que los objetos se escalan automáticamente en el nuevo espacio.
1.8. CLOSEALL COLOR DIMALIGNED DIMANGULAR DIMBASELINE DIMRADIUS DIMTEDIT EDGESURF EXPLODE ID LIGHT LINETYPE MATLIB
1.9. MLINE MLEDIT MULTIPLE MVSETUP OOPS OVERKILL PAGESETUP PFACE PREVIEW PURGE QDIM QLEADER QSAVE QSELECT RECOVER
1.10. RENDER REVOLVE RULESURF SAVEALL SHOWMAT SKETCH SPELL SUBTRACT TABLET TIME U (Ctrl+Z) UNDEFINE
2. HERRAMENTAS
2.1. Comprende el conjunto de comandos, menús, etc. que facilitan el desarrollo de dibujos digitales y tareas específicas que hacen de este uno de los softwares más utilizados a nivel mundial por ingenieros y arquitectos.
3. ¿Para que nos sirve conocer todas estas herramientas?
3.1. Como profesionales debemos actualizarnos de información referente a nuestra profesión, a nuestra carrera. AutoCAD ofrece un amplio campo de aplicaciones en la ingeniería en general (mecánica, civil, de producción) que hacen que el trabajo del ingeniero, arquitecto, etc. se torne más práctico y que desarrolle la capacidad de trabajar con la tecnología.
3.2. En resumen, AutoCAD facilita el manejo de herramientas para el dibujo técnico computarizado de cara a la sociedad tecnológica en la que se vive, dejando así un lado el uso de métodos de dibujo técnico antiguos (necesarios y muy utilizados) pero que son más demorados.
3.3. Ejemplos claros de la utilización de este software pueden ser:
3.3.1. Ingeniería civil: Construcción de vías, caminos, levantamientos topográficos, hidrología, etc.
3.3.2. Ingeniería mecánica: diseño mecánico.
3.3.3. Arquitectura: planos arquitectónicos.
3.3.4. Ingenierías eléctrica, mecatrónica: planos eléctricos y electrónicos.
3.3.5. Telecomunicaciones: diseños de redes y canales, fibras ópticas, entre otros.
3.3.6. Diseño gráfico, organigramas, litografías, esquemas, ilustraciones didácticas, animaciones, presentaciones realistas, diseño paramétrico, diagramas de explosión (catálogos de partes).
