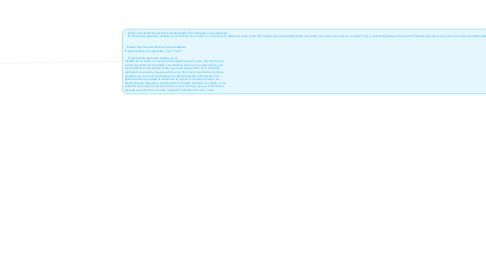

Sistemas de Pretesado por Mind Map: Sistemas de Pretesado

1. Comparación entre el concreto Pretensado y el Postensado. 1.- En el pretensado la adherencia es la encargada de transmitir las fuerzas del cable al concreto, en el postensado se transmite mediante los anclajes. 2.- En el postensado pueden obtenerse trayectorias parabólicas que permiten que la carga equivalente de pretensado compense la acción del momento de flexión actuante exterior, manteniendo la totalidad de las secciones en el rango de tensiones admisibles, En el pretensado la trayectoria del cable es siempre recta, lo que limita su uso en determinados rangos de luces, debido a las elevadas tensiones que se generan en las zonas cercanas a los apoyos.

2. El método de pretensado es el que se realiza el tensado antes del fraguado y endurecido del concreto. Y el método de postensado es el que se realiza el tensado después de haber fraguado y endurecido el concreto. Estos procedimientos la transferencia de la fuerza del cable al concreto se realiza antes de que actúen las cargas por lo que en ambos casos el fenómeno inducido recibe el nombre de pretensado.

3. El proceso de postensar consiste se emplea un cable o un conjunto de cables de acero, que se introducen en un conducto que permite el deslizamiento del cable en su interior. El conducto se coloca en posición dentro del encofrado de la viga a construir, luego es vaciada la viga, una vez fraguada y endurecida el concreto, se efectúa el tensado del cable desde el extremo del anclaje ajustable, que después se fija a la viga. La transferencia de fuerza del cable a la viga se realiza a través de los anclajes. ile Apps

3.1. Download our native mobile apps for iOS and Android to mind map on the go!

4. Tutorial Videos

4.1. With our short tutorial videos you can get to know MindMeister's most important features in a matter of minutes

5. Existen dos sistemas prácticos para pretesado: El pretensado y el postensado. El proceso de pretensar consiste en el tendido de un cable o un conjunto de cables de acero, entre dos macizos de anclaje rígidamente vinculados. Los cables se anclan en un extremo fijo, y se tensan desde el otro extremo hasta que se alcance el valor de la fuerza de pretensado calculada y luego se ancla en el otro macizo mediante un anclaje ajustable, en la cual se mantenga en el cable el esfuerzo introducido. Con posterioridad se procede al vaciado de la viga en el molde colocado a tal efecto. Una vez fraguado y endurecido el hormigón se cortan los cables, en los extremos de la viga, el concreto funciona como anclajes, ya que, la fuerza del tensado se transmite al concreto mediante la adherencia. Existen dos sistemas prácticos para pretesado: El pretensado y el postensado. <o:p></o:p> El proceso de pretensar consiste en el tendido de un cable o un conjunto de cables de acero, entre dos macizos de anclaje rígidamente vinculados. Los cables se anclan en un extremo fijo, y se tensan desde el otro extremo hasta que se alcance el valor de la fuerza de pretensado calculada y luego se ancla en el otro macizo mediante un anclaje ajustable, en la cual se mantenga en el cable el esfuerzo introducido. Con posterioridad se procede al vaciado de la viga en el molde colocado a tal efecto. Una vez fraguado y endurecido el hormigón se cortan los cables, en los extremos de la viga, el concreto funciona como anclajes, ya que, la fuerza del tensado se transmite al concreto mediante la adherencia.<o:p></o:p>

5.1. Visit the MindMeister Academy to learn all the tricks and become a great mapper in no time!

6. Key Shortcuts

6.1. To view the most important shortcuts, click on the question mark in the bottom right corner of your map editor, then click "Key Shortcuts"

7. Existen dos sistemas prácticos para pretesado: El pretensado y el postensado. El proceso de pretensar consiste en el tendido de un cable o un conjunto de cables de acero, entre dos macizos de anclaje rígidamente vinculados. Los cables se anclan en un extremo fijo, y se tensan desde el otro extremo hasta que se alcance el valor de la fuerza de pretensado calculada y luego se ancla en el otro macizo mediante un anclaje ajustable, en la cual se mantenga en el cable el esfuerzo introducido. Con posterioridad se procede al vaciado de la viga en el molde colocado a tal efecto. Una vez fraguado y endurecido el hormigón se cortan los cables, en los extremos de la viga, el concreto funciona como anclajes, ya que, la fuerza del tensado se transmite al concreto mediante la adherencia.

8. El Código ACI 318-2002 mantiene los límites de resistencia a compresión pero en lo referente al comportamiento de la sección diseñada a tracción introduce una clasificación en Clases de Hormigón, delimitando claramente el nivel de tensiones adoptadas para cada Clase del siguiente modo: Los elementos pretensados sometidos a flexión serán clasificados como Clase U; Clase T o Clase C2 basados en el cálculo de los esfuerzos de la fibra extrema ft bajo las cargas de servicio en la zona de tracción, como sigue: (a) Clase U3 : '5.7 ct ff ≤ ; (b) Clase T: '12'5.7 ctc fff ≤< ; (c) Clase C: '12 ct ff >
