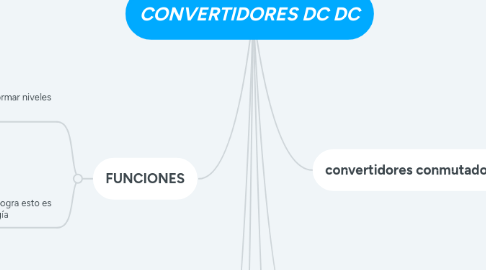

CONVERTIDORES DC DC por Mind Map: CONVERTIDORES DC DC

1. FUNCIONES

1.1. son circuitos capaces de transformar niveles de voltaje en otros

1.1.1. bobinas

1.1.2. capacitores

1.2. la forma en que se logra esto es almacenando energía

1.2.1. Se usan como fuente de alimentación

1.2.1.1. reguladores conmutados

1.2.1.1.1. eficiencia mayor al 80%

1.2.1.1.2. bajas temperaturas disipadas por la fuente

1.2.1.1.3. toda la energía es transferida

1.2.1.2. reguladores lineales

1.2.1.2.1. entre 40 - 60 %

1.2.1.2.2. altas temperaturas en la fuente

2. convertidores conmutados

2.1. se encuentra un símil con transformadores en corriente alterna

2.1.1. convertidores reductores

2.1.1.1. tensión en salida del chopper es menor a la aplicada en la entrada

2.1.1.2. la razón de transformación dada por Vo/E es menor que la unidad

2.1.2. convertidores elevadores

2.1.2.1. la tensión de salida en mayor a la que existe en la entrada

2.1.2.2. por Vo/E es mayor que uno

3. convertidor (carga resistiva pura)

3.1. conformado por un interruptor y una carga resistiva pura, cuando el interruptor abre y cierra siguiendo una señal de periodo T

3.1.1. tiempo de conducción (TON)

3.1.1.1. sucede cuando el interruptor esta cerrado

3.1.1.2. carga se encuentra conectada a la fuente primaria de energia

3.1.2. tiempo de bloqueo (TOFF)

3.1.2.1. interruptor abierto

3.1.2.2. carga aislada

4. convertidor (carga inductiva)

4.1. se procede a realizar un circuito con dos interruptores

4.1.1. estos interruptores con complementarios cuando se encuentre cerrado en uno estará abierto el otro, y viceversa

4.1.1.1. S1(interruptor uno)

4.1.1.2. S2(interruptor dos)

4.1.2. camino alternativo a la energía almacenada en la inductancia asociada a la carga

4.1.2.1. etapa 1

4.1.2.1.1. s1 cerrado s2 abierto

4.1.2.1.2. 0<t<TON

4.1.2.1.3. La tensión de E se aplica a la carga con lo que la intensidad crece exponencialmente

4.1.2.2. etapa 2

4.1.2.2.1. s1 abierto s2 cerrado

4.1.2.2.2. TON<t<T

4.1.2.2.3. la carga queda en corto y aislada de la fuente de energía

5. clasificación de convertidores

5.1. convertidores de tiempo de conducción variable

5.1.1. la variación de tensión en la carga se obtiene mediante la regulación de tiempo del cierre del interruptor

5.1.2. Vo= (Ton / T) * E

5.2. convertidores de frecuencia variable

5.2.1. la variación de la carga mediante la regulación de frecuencia del convertidor

5.2.2. permaneciendo el intervalo de conducción constante

5.2.3. Vo = E * Ton * f

5.3. convertidor de frecuencia y de tiempo de conducción variable

5.3.1. la variación de tensión en la carga se obtiene mediante la regulación de la frecuencia y el intervalo de conducción

6. tipos de convertidores

6.1. convertidor buck

6.1.1. presenta una tensión media de salida inferior a la que se le aplica a la entrada su principal aplicación en las fuentes de alimentación conmutadas así como el control de motores de corriente continua funciona en el primer cuadrante

6.1.2. el circuito presenta una serie de inconvenientes

6.1.2.1. normalmente la carga presenta carácter inductivo. Esto significa que el elemento conmutado podría sufrir daños irreparables

6.1.2.2. tensión asociada entre 0 y E, lo cual no es viable en numerosas aplicaciones, las que se precisa un determinado grado de tensión

6.2. convertidor boost

6.2.1. este convertidor reflejan dos posibles estados (0<t<ton), cuando el conmutador se encuentra cerrado por lo que solo se establece un flujo de corriente

6.2.2. cuando se haga la inversión de polaridad en la bobina, debido a la imposibilidad de variar bruscamente la intensidad que pasa por ella

6.2.3. la bobina actúa como receptor en el primer estado y como generador en el segundo estado

6.3. convertidor buck-boost

6.3.1. la principal aplicación del convertidor trabaja tanto en elevador como en reductor

6.3.2. se encuentra en aquellas que se desea que la polaridad de la tensión de salida se contrario a la entrada del convertidor
