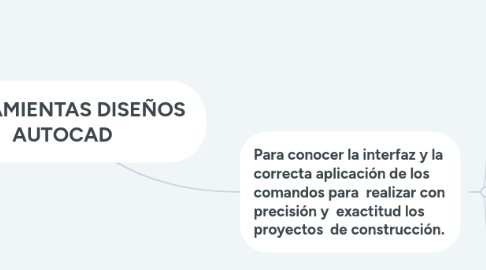

1. Para conocer la interfaz y la correcta aplicación de los comandos para realizar con precisión y exactitud los proyectos de construcción.
1.1. COMO INICIAR EL PROGRAMA
1.1.1. INICIO DE LA INTERFAZ
1.1.1.1. Para empezar
1.1.1.1.1. Iniciar dibujo
1.1.1.1.2. Abrir archivo
1.1.1.1.3. Abrir conjunto de planos
1.1.1.1.4. Obtener mas planilla en linea
1.1.1.2. Notificaciones
1.1.1.2.1. Rendimientos
1.1.1.2.2. Iniciar sesion en A360
1.1.1.2.3. Enviar comentarios
1.1.2. LA INTERFAZ DEL AUTOCAD
1.1.2.1. Ventana de la aplicación
1.1.2.1.1. Permite tener varios archivos abiertos al mismo tiempo
1.1.2.2. Inicio
1.1.2.2.1. Contiene los comandos de uso mas frecuente dentro del programa
1.1.2.3. Ventana de dibujo
1.1.2.3.1. Se puede minimizar, maximizar y chequear el estado de cualquier documento
1.1.2.4. Barra de herramienta
1.1.2.4.1. Contiene diferentes iconos, que representan comandos que se requieren al desarrollo del modelo
1.1.2.5. Barra de estado
1.1.2.5.1. Muestra la localización del cursor, herramienta de dibuja y herramientas que afectan el entorno del dibujo
1.1.2.6. Ventana de comandos
1.1.2.6.1. Acepta la introductorio de comandos y variables de sistema y muestra solicitudes de guía
1.2. PRINCIPALES COMPONENTES
1.2.1. BOTÓN DE INICIO
1.2.1.1. Representa el icono del programa
1.2.1.1.1. Al dar clic sobre el icono, aparecen algunas funciones comunes para empezar a dibujar
1.2.2. BARRAS DE HERRAMIENTAS DE ACCESO RÁPIDO
1.2.2.1. Ubicada en la parte superior de interfaz, contiene la mayoría de la información del programa. Son 13 barras
1.2.2.1.1. Home (Inicio)
1.2.2.1.2. Insert (insertar)
1.2.2.1.3. Annotate ( anotar)
1.2.2.1.4. Parametric (parametros)
1.2.2.1.5. View (vista)
1.2.2.1.6. Manage ( gestionar)
1.2.2.1.7. Output (salida)
1.2.2.1.8. Add_ins (Add_ins)
1.2.2.1.9. A360
1.2.2.1.10. Express Tools (express tools)
1.2.2.1.11. Featured tools (herramientas destacadas)
1.2.2.1.12. Bim 360
1.2.2.1.13. Performance (performance)
1.2.3. VENTANAS Y CUADROS DE DIÁLOGOS
1.2.3.1. Ventana linea de comandos
1.2.3.1.1. Ubicada en la parte inferior central de la interfaz, muestra las ordenes que estan siendo ejecutadas en el programa
1.2.3.2. Menú contextual
1.2.3.2.1. Permite conocer las caracteristicas de la herramienta.
1.2.3.3. Captura dinámica de parámetros
1.2.3.3.1. Son ayudas que facilitan la construcción el dibujo.
1.2.4. HERRAMIENTA MOUSE
1.2.4.1. Botón izquierdo
1.2.4.1.1. Selección de netidades
1.2.4.1.2. Selección de iconos
1.2.4.1.3. Selección de herramientas del Tools Paletts
1.2.4.1.4. Selección de las opciones del menú
1.2.4.1.5. Ingreso de puntos
1.2.4.2. Botón Derecho
1.2.4.2.1. Activar los contextuales
1.2.4.3. Scroll
1.2.4.3.1. Ampliar o disminuir el dibujo
1.2.4.3.2. Desplazar el dibujo
1.2.5. MÉTODO PARA ACCEDER A LOS COMANDOS Y A LAS HERRAMIENTAS
1.2.5.1. Se encuentran en diferentes barras, menús y ventanas, alas cuales se puede acceder de las siguientes maneras
1.2.5.1.1. Presionar el icono correspondiente
1.2.5.1.2. Escribir el nombre del comando
1.2.5.1.3. Por el menú principal
1.2.5.1.4. Dentro del tools Paletts
1.2.5.1.5. Abreviaturas o con el teclado
1.2.6. CÓMO PERSONALIZAR LA INTERFAZ
1.2.6.1. Se puede modificar al dar clic en el botón de inicio y seleccionar el comando OPTIONS
1.2.6.1.1. Color en el área del dibujo
1.2.6.1.2. Color y tamaño del puntero
1.2.6.1.3. Forma de abrir y guardar los trabajos
1.2.6.1.4. Impresora predeterminada
1.2.6.1.5. Manejo de las unidades de medida
1.2.6.1.6. Tamaño de los pinzamientos
1.2.6.1.7. Manera en la que se prefiere el modelado en tres dimensiones
1.2.7. UNIDADES A UTILIZAR EN EL DISEÑO
1.2.7.1. Las unidades a utilizar pueden ser:
1.2.7.1.1. Milímetros
1.2.7.1.2. Metros
1.2.7.1.3. Kilómetros
1.2.7.1.4. Pulgadas
1.2.7.2. Para la adecuación de las unidades se presiona las teclas
1.2.7.2.1. U Y N
1.2.7.2.2. UNIDADES
1.3. COORDENADAS DEL DISEÑO
1.3.1. Permiten ubicar la posición exacta de un punto
1.3.1.1. Los valores sobre el eje X a la derecha
1.3.1.1.1. Positivos
1.3.1.2. Los valores sobre el eje X a la izquierda
1.3.1.2.1. Negativos
1.3.1.3. Los valores sobre el eje Y hacia arriba
1.3.1.3.1. Positivos
1.3.1.4. Los valores sobre el eje Y hacia abajo
1.3.1.4.1. Negativos
1.3.2. Se encuentran tres tipos de coordenadas
1.3.2.1. Coordenadas Absolutas
1.3.2.1.1. Plano cartesiano compuesto por un eje horizontal X y un eje vertical Y
1.3.2.2. Coordenadas relativas
1.3.2.2.1. Se refiere al ultimo punto introducido y no al origen de coordenadas.
1.3.2.3. Coordenadas polares
1.3.2.3.1. Se refiere al ultimo punto introducido, pero indica una distancia y un ángulo
