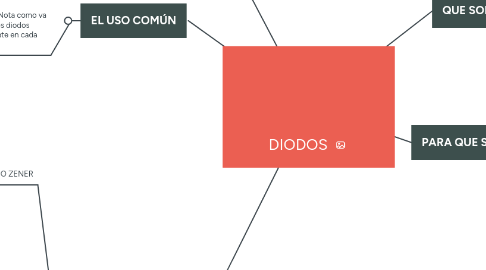

DIODOS por Mind Map: DIODOS

1. QUE SON

1.1. EL diodo es un dispositivo semiconductor que permite el flujo de la corriente en un solo sentido.

2. PARA QUE SIRVEN

2.1. Un diodo es un dispositivo diseñado para que la corriente fluya en un solo sentido, es decir, solo permite que la corriente vaya a una sola dirección.

3. CLASIFICACION

3.1. Existen diferente tipos de diodos, entre ellos tenemos

3.1.1. DIODO DE SEÑAL

3.1.1.1. Los diodos de señal son usados ​​en los circuitos para leer, las señales eléctricas, por lo que solo son necesarios para pasar pequeños corrientes de hasta 100 mA.

3.1.2. DIODO DE PROTECCIÓN DE RELES

3.1.2.1. Se utiliza para proteger a los transistores y a los circuitos integrados de alto voltaje producido cuando la bobina de una roja es desconectada.

3.1.3. DIODO DE RECTIFICADORES

3.1.3.1. Los diodos rectificadores son usados ​​en fuentes de alimentación para convertir la corriente alterna (AC) a corriente continua (DC).

4. EL USO COMÚN

4.1. Es aplicado cómo un puente rectificador que convierte la AC en DC. Nota como va alternando de a pares los diodos que conducen la corriente en cada semiciclo

5. TIPOS DE DIODOS

5.1. DIODO ZENER

5.1.1. Se usan para mantener un voltaje fijo.

5.1.2. Se distingue entre los diodos comunes por su código y su tensión inversa que está rotulada en el diodo.

5.1.3. Y por su tensión de ruptura y su máxima potencia

5.1.3.1. El mínimo voltaje o tensión de ruptura disponible es de 2,4 V

5.1.3.2. Los rangos de potencia más comunes están entre 400mW y 1,3W

5.2. DIODO LED

5.2.1. Existen distintos tipos de diodos LED, los mas resultantes son los siguientes

5.2.1.1. Conexión y polaridad

5.2.1.1.1. Tiene el ánodo (+) y k es el cátodo (-)

5.2.1.2. Cómo probar un LED

5.2.1.2.1. Los LED deben ir siempre acompañados por una resistencia 1 kΩ en serie para limitar la corriente a un valor seguro

5.2.1.2.2. Nunca conectes un LED directamente a una batería o fuente de alimentación

5.2.1.2.3. Es suficiente para la mayoría de los LED si lo vas a alimentar con una fuente de 12 V o menos.

5.2.1.3. Colores de los LED

5.2.1.3.1. Están disponibles en color rojo, ámbar, amarillo, verde, azul y blanco

5.2.1.4. LED tricolor

5.2.1.4.1. Los LED tricolor más comunes tienen un LED rojo y uno verde combinados en el mismo encapsulado y con tres terminales

5.2.1.4.2. Se utilizan principalmente en señales de alarma, en cargadores de batería, display, etc.

5.2.1.5. LED bicolor

5.2.1.5.1. Un LED bicolor tiene dos LEDs cableados en "paralelo inverso" (uno en directo, el otro en inversa)

5.2.2. Los diodos LED emiten luz cuando una pequeña corriente eléctrica pasa a través de ellos.
