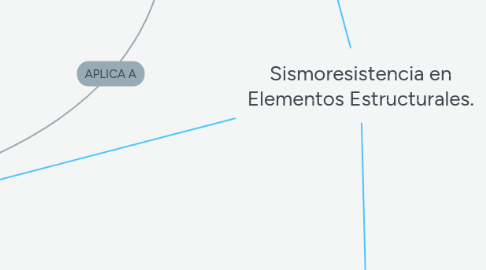

Sismoresistencia en Elementos Estructurales. por Mind Map: Sismoresistencia en Elementos Estructurales.

1. Vigas

1.1. En el diseño de losas, estas se consideran como vigas, al calcular la sección transversal de la misma.

1.1.1. Para el calculo de losas o vigas continuas, se utiliza la interpretación correspondiente a los momentos flectores generados por la cargas a los que estarán sometida las .

1.1.2. En losas diseñadas en una dirección se proporcionará una armadura de repartición para contrarrestar los esfuerzos de retracción y temperatura, que no supere los 35cm o cinco veces el espesor de la losa..

1.1.3. El losas macizas de espesor uniforme, el área mínima y la separación máxima de las armaduras serán las que se requieran por retracción y temperatura.

1.2. Diseño De Vigas

1.2.1. El Diseño Sismoresistente en vigas o losas depende de la carga sísmica o acción sísmica a considerar en el mismo.

1.2.1.1. Flexión Simple:

1.2.1.1.1. La cuantía máxima para zonas sísmicas se considera como el 0.5 de la cuantía de la falla balanceada.

1.2.1.1.2. La distribución de las deformaciones es Lineal.

1.2.1.1.3. El concreto no resiste esfuerzo a tracción.

1.2.1.1.4. La deformación unitaria del concreto es 0.003

1.2.1.1.5. No existe deslizamiento relativo entre el concreto y las barras de acero.

1.2.1.1.6. La distribución de esfuerzos en la zona de compresión del concreto adopta forma rectangular.

1.2.1.2. Resistencia a Corte

1.2.1.2.1. Las diferentes secciones sufren deslizamientos relativos.

1.2.1.2.2. Pueden originarse fallas prematuras al producirse esfuerzos inclinados de tracción.

1.2.1.2.3. Se producen grietas inclinadas perpendiculares a su dirección.

1.2.1.2.4. Para zonas sísmicas los estribos deben ser cerrados.

1.3. Para el calculo del acero de refuerzo, se consideran secciones transversales rectangulares, en T o L.

1.4. Elemento estructural lineal que trabaja principalmente a flexión.

2. NORMA COVENIN 1756-2001

2.1. Aspectos más importantes.

2.1.1. Establece criterio para las distintas zonas sismicas en Venezuela, Establecidas desde zonas tipo 0 hasta tipo 7.

2.1.2. Los calculos para el diseño se realizon según el destino o tipo de edificación.

2.1.3. Se adopta un coeficiente sísmico para garantizar la seguridad en la edificación.

2.1.4. Para la carga mayorada Pu, se considera la carga sismica, la carga variable y la permanete.

3. COLUMNAS

3.1. Compresión simple.

3.1.1. Los elementos sometidos a esfuerzos de compresión en el baricentro de su sección transversal.

3.1.2. Para el diseño bajo este tipo de esfuerzo, se consideran dos criterios, el primero para columnas sin armar y el segundo para columnas ligadas y zunchadas.

3.1.3. Se tomarán en cuenta factores como el área gruesa o total de la sección (Ag), el área de concreto (Ac) y el área de acero longitudinal de las barra (As). Ag= Ac+As

3.1.4. El área de acero máximo (Asmax) debe cumplir para zonas sísmicas: As<0.06Ag para asegurar ductilidad del miembro.

3.2. Miembros Sometidos a Flexo-Compresión.

3.2.1. Flexo-compresión normal: Cuando la carga Pu que actúa sobre la columna se halla en el centro de presiones contenido en el eje de inercia de la columna.

3.2.2. Flexo-Compresión oblicua o desviada: Originada por una fuerza de compresión que no solicita la columna, dando origen a las coordenadas ex y ey.

3.3. Columnas Esbeltas

3.3.1. Su Esbeltez o tamaño afecta su resistencia.

3.3.2. Para el diseño o resolución de columnas se usan, comúnmente, los métodos aproximados y exactos de diseño.

3.3.3. Los Metodos de diseño reiteran la determinacion del factor de esbeltes K.L/3,14.R

3.3.4. El factor de longitud efectiva (K) dependerá del pandeo de la columna según los apoyos en sus extremos.

4. Elementos estructurales que soportan esfuerzos de compresión.

5. Comprendido en el diseño de estructuras de concreto armado, acero, o mixtas (Concreto-Acero de refuerzo).

6. Norma Venezolana para el diseño de estructuras en zonas sísmicas.
