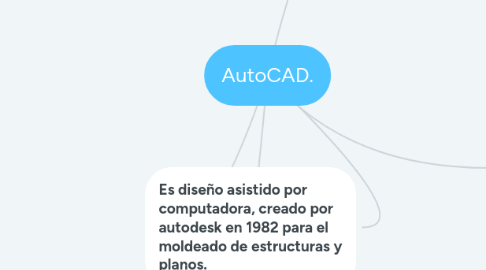

AutoCAD. por Mind Map: AutoCAD.

1. Es diseño asistido por computadora, creado por autodesk en 1982 para el moldeado de estructuras y planos.

2. INICIO DEL PROGRAMA

3. INTERFAZ

3.1. Ventana de la aplicación:

3.2. Home (Inicio)

3.3. Ventana de dibujo

3.4. Barra de herramientas (Toolbar):

3.5. Barra de estado:

3.5.1. Model (modelo)

3.5.2. Grid (rejilla)

3.5.3. Snap (forzcursor)

3.5.4. Ortho (orto)

3.5.5. Polar (polar)

3.5.6. Isodraft (dibujoiso)

3.5.7. Autosnap (autosnap)

3.5.8. Osnap (refent)

3.5.9. Show annotation objects (mostrar objetos anotativos)

3.5.10. Annotation scale (escala de anotación)

3.5.11. Vscurrent (estvisactual)

3.5.12. Annomonitor (anotación del monitor)

3.5.13. Isolate objects (objetos aislados)

3.5.14. Graphics config (configuración gráfica)

3.5.15. Clean screen (limpia pantallas)

3.6. Ventana de comandos

4. Principales componentes

4.1. Botón de inicio

4.2. Barras de herramientas de acceso rápido

4.2.1. Home (inicio)

4.2.2. Insert (insertar)

4.2.3. Annotate (anotar)

4.2.4. Parametric (paramétrico)

4.2.5. View (vista):

4.2.6. Manage (gestionar)

4.2.7. Output (salida)

4.2.8. Add_ins (Add_ins)

4.2.9. A360

4.2.10. Express Tools (express tools)

4.2.11. Featured Tools (herramientas destacadas)

4.2.12. BIM 360

4.2.13. Performance (Performance)

4.3. Ventanas y cuadros de diálogo

4.3.1. Ventana de línea de comandos

4.3.2. Menú contextual

4.3.3. Captura dinámica de parámetros

4.4. Herramienta mouse

4.4.1. BOTÓN IZQUIERDO: Selección de entidades

4.4.2. BOTÓN DERECHO: Activar los menús contextuales

4.4.3. SCROLL: Ampliar o disminuir el dibujo, Desplazar el dibujo

4.5. Métodos para acceder a los comandos y a las herramientas

4.5.1. F1: Menús y rutinas de ayuda. F2: Abre la ventana de texto. F3: Cambia el estado de osnap entre ON y OFF. F4: Cambia el estado del tablero para toma de datos. F5: Cambia el plano de referencia. F6: Modifica el estado del sistema de coordenadas. F7: Pone o quita la grilla de referencia. F8: Entra o sale del modo ortogonal. F9: Pone el modo snap a ON uOFF. F10: Entra o sale del modo de coordenadas polares.

4.6. Cómo personalizar la interfaz

4.6.1. Seleccionar el comando Options (opciones).

4.7. Unidades a utilizar en el diseño

4.7.1. Milímetros

4.7.2. Metros

4.7.3. Pulgadas

4.7.4. Kilómetros

5. Coordenadas del diseño

5.1. Coordenadas absolutas

5.2. Coordenadas relativas

5.3. Coordenadas polares
