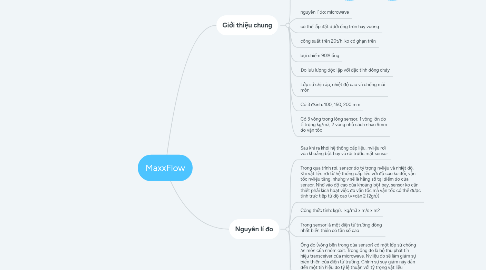

1.1. Chức năng: đo lưu lượng của chất rắn khô ko mang tính kim loại trong đường ống từ hệ thống cấp liệu như vít tải, van quay, máng trượt bằng khí nén, gàu bằng xích tải,...
1.2. nguyên lí đo: microwave
1.3. có thể lắp đặt dưới ống tròn hay vuông
1.4. công suất trên 20t/h, ko có ghạn trên
1.5. bụi chiếm 90% ống
1.6. Đo lưu lượng độc lập với đặc tính dòng chảy
1.7. Lớp sứ chịu áp, nhiệt độ cao và chống mài mòn
1.8. Có 3 đkính: 100, 150, 200 mm
1.9. Có 3 vòng trong lòng sensor, 1 vòng lớn đo tỉ trọng kg/m3, 2 vòng nhỏ cách nhau 9mm đo vận tốc
2. Nguyên lí đo
2.1. Sau khi ra khỏi hệ thống cấp liệu, nvliệu rơi vòa khoảng bột bay và rơi trước mặt sensor
2.2. Trong qua trình rơi, sensor đo tỷ trọng nvliệu và nhiệt độ. Khi vật liệu rơi từ hệ thống cấp liệu với độ cao ko đổi, vận tốc nvliệu tăng, nhưng v sẽ là hằng số tại điểm đo của sensor. Nhờ vào độ cao của khoảng bột bay, sensor ko cần thiết phải kích hoạt việc đo vận tốc mà vận tốc có thể được tính trực tiếp từ độ cao (v=căn 2 (2gh))
2.3. Công thức tính: kg/s=kg/m3 x m/s x m2
2.4. Trong sensor là một điện từ trường đồng nhất biến thiên có tần số cao
2.5. Ống đo (vòng bên trong của sensor) có một lớp sứ chống ăn mòn của nhôm oxit. Trong ống đo là bộ thu phát tín hiệu transceiver của microwave. Nvliệu đo sẽ làm giảm sự biến thiên của điện từ trường. Chính sự suy giảm này dẫn đến một tín hiệu đo tỷ lệ thuận với tỷ trọng vật liệu (kg/m3)
2.6. Nếu tốc độ vliệu bay thay đổi, như tốc độ đầu bị đổi, sensor cũng có thể đo thông qua một phép đo chạy với thời gian thực với sự giúp đỡ của hai vòng điện cực sau ống sứ.
