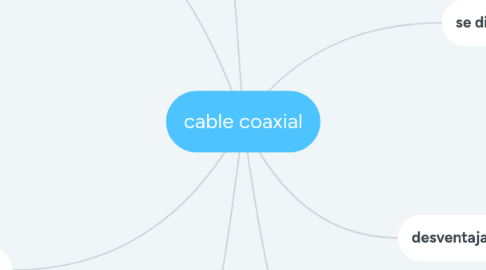

cable coaxial por Mind Map: cable coaxial

1. es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos

2. se divide en cuatro componentes:

2.1. cubierta

2.1.1. cubre todos los componentes del cable; desde la malla hasta el núcleo

2.2. malla

2.2.1. La malla de hilo trenzada actúa como masa, y protege al núcleo del ruido eléctrico y de la distorsión que proviene de los hilos adyacentes.

2.3. núcleo

2.3.1. El núcleo de un cable coaxial transporta señales electrónicas que constituyen la información. Este núcleo puede ser sólido (normalmente de cobre) o de hilos.

2.4. aislante

2.4.1. capa aislante dieléctrica que la separa de la malla de hilo.

3. Aplicaciones tecnológicas

3.1. - Entre la antena y el televisor; en las redes urbanas de televisión por cable e Internet; - entre un emisor y su antena de emisión (equipos de radioaficionados); - en las líneas de distribución de señal de vídeo (se suele usar el RG-59); - en las redes de transmisión de datos como Ethernet en sus antiguas versiones 10BASE2 y 10BASE5; - en las redes telefónicas interurbanas y en los cables submarinos.

4. tipos

4.1. Existen múltiples tipos de cable coaxial, cada uno con un diámetro e impedancia diferentes. El cable coaxial no es habitualmente afectado por interferencias externas, y es capaz de lograr altas velocidades de transmisión de datos en largas distancias. Por esa razón, se utiliza en redes de comunicación de banda ancha (CATV) y cables de banda base (Ethernet).

4.1.1. Policloruro de vinilo (PVC) El policloruro de vinilo es un tipo de plástico utilizado para construir el aislante y la cubierta protectora del cable en la mayoría de los tipos de cable coaxial. El cable coaxial de PVC es flexible y se puede instalar fácilmente en cualquier lugar. Sin embargo, cuando se quema, desprende gases tóxicos. Es más dado a daño por corrosión en exteriores; para ello se emplean las cubiertas de polietileno.

4.1.2. Plenum El plenum contiene materiales especiales en su aislamiento y en una clavija del cable. Estos materiales son resistentes al fuego y producen una mínima cantidad de humos tóxicos. Sin embargo, el cableado plenum es más caro y menos flexible que el PVC.

5. ventajas

5.1. - Permite la transmisión de vídeo, voz y datos de manera simultanea. - Puede cubrir distancias relativamente grandes. - Soporta comunicaciones de banda ancha y banda base.

6. desventajas

6.1. - Su grosor lo hace difícil de manejar en espacios pequeños y ángulos agudos. - Ofrece poca inmunidad a los ruidos. - La velocidad de transmisión es limitada y disminuye cuando aumenta la distancia.

7. Clasificación

7.1. El cable coaxial no es habitualmente afectado por interferencias externas, y es capaz de lograr altas velocidades de transmisión de datos en largas distancias. Por esa razón, se utiliza en redes de comunicación de banda ancha (CATV) y cables de banda base (Ethernet).

7.2. El cable coaxial de banda ancha se utiliza para la transmisión analógica, en redes de comunicación de larga distancia, transporte de grandes cantidades de informacion.

7.3. El cable coaxial de banda base se utiliza generalmente en redes locales, siendo este de transmisión digital.
