Uso de herramientas de diseño AutoCAD por Mind Map: Uso de herramientas de diseño AutoCAD

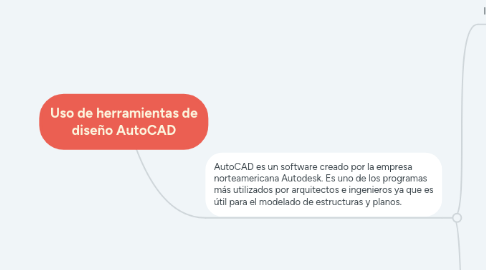

1. AutoCAD es un software creado por la empresa norteamericana Autodesk. Es uno de los programas más utilizados por arquitectos e ingenieros ya que es útil para el modelado de estructuras y planos.

1.1. Interfaz

1.1.1. Ventana de la aplicación

1.1.1.1. Permite tener varios archivos abiertos al mismo tiempo.

1.1.2. Ventana de dibujo

1.1.2.1. En esta ventana como su nombre lo indica se modela las estructuras y planos, ademas se puede minimizar, maximizar, cambiar de tamaño y chequear el estado de cualquier documento en ventana.

1.1.3. Barra de herramientas

1.1.3.1. Se encentan los diferentes iconos que representan los comandos requeridos en el desarrollo de un proyecto.

1.1.3.1.1. Home (Inicio)

1.1.3.1.2. Insert (insertar)

1.1.3.1.3. Annotate (anotar)

1.1.3.1.4. Parametric (paramétrico)

1.1.3.1.5. View (vista)

1.1.3.1.6. Manage (gestionar)

1.1.3.1.7. Output (salida)

1.1.3.1.8. Add_ins (Add_ins)

1.1.3.1.9. A360

1.1.3.1.10. Express Tools (express tools)

1.1.4. Barra de estado

1.1.4.1. Se visualiza la localización del cursor, herramientas de dibujo y herramientas que afectan el entorno del dibujo.

1.1.5. Ventana de comandos

1.1.5.1. En esta ventana se introducen comandos y variables de sistema y muestra solicitudes que guían al usuario a través de la secuencia de comandos.

1.2. Comandos

1.2.1. AutoCAD brinda un sinnúmero de herramientas para generar diseños. Estas se pueden activar al escribir el nombre del comando, a través de abreviaturas o con el teclado.

1.2.1.1. F1: Menús y rutinas de ayuda.

1.2.1.2. F2: Abre la ventana de texto.

1.2.1.3. F3: Cambia el estado de osnap entre ON y OFF.

1.2.1.4. F4: Cambia el estado del tablero para toma de datos.

1.2.1.5. F5: Cambia el plano de referencia.

1.2.1.6. F6: Modifica el estado del sistema de coordenadas.

1.2.1.7. F7: Pone o quita la grilla de referencia.

1.2.1.8. F8: Entra o sale del modo ortogonal.

1.2.1.9. F9: Pone el modo snap a ON uOFF.

1.2.1.10. F10: Entra o sale del modo de coordenadas polares.
