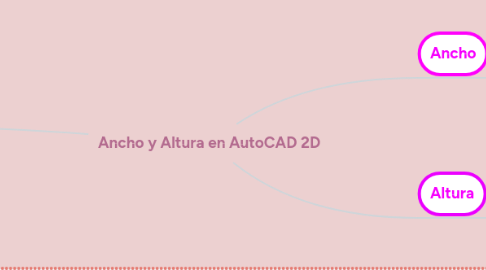

Ancho y Altura en AutoCAD 2D por Mind Map: Ancho y Altura en AutoCAD 2D

1. Ancho

1.1. Asignar el ancho a un objeto diseñado en AutoCAD, permite al diseñador dimensionar el espacio real ocupado por el objeto.

1.2. La distancia que ocupa el objeto en el eje horizontal conocido como ''x''.

1.2.1. para usar las características del Ancho se usa el comando ''W'', especificando el ancho inicial ''0'' y el ancho final ''el deseado''.

2. Altura

2.1. la distancia que ocupa el objeto en el eje vertical conocido como ''Y''.

2.2. Precisa la altura del objeto rectángulo.

2.2.1. Para esto es necesario especificar el punto de inicio y el punto final.

3. Elementos usados en el trazo Bidimensional.

3.1. rectangulo

3.2. Linea

3.3. Polilinea

3.4. Arco

3.5. circulo
