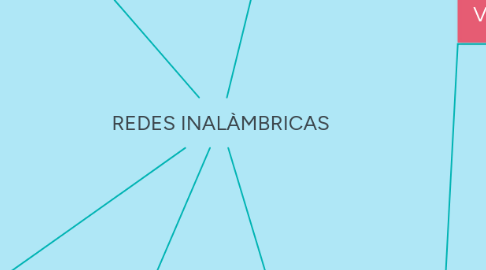

REDES INALÀMBRICAS por Mind Map: REDES INALÀMBRICAS

1. LAN INALÁMBRICA

1.1. Definición

1.1.1. Una LAN Inalámbrica (WLAN, Wireless LAN) es un sistema de comunicación de datos.

1.1.2. Fue implementado como una extensión o una alternativa de una LAN cableada dentro de un campus universitario.

1.1.2.1. El uso de pares trenzados sin apantallar hace que sea mas fácil de instalar y económico de mantener

1.1.2.1.1. No todas las LAN están cableadas, en algunos casos se utiliza una interfaz inalámbrica,

1.1.3. Utilizan ondas electromagnéticas para transmitir y recibir datos. Ejm. Radio, Luz, Infrarrojos.

1.1.3.1. Transmiten los datos por medio del aire

1.2. Aplicación

1.2.1. Las LAN inalámbricas amplían su zona de cobertura dentro de un edificio o de un campus universitario.

1.2.1.1. Algunas de las muchas aplicaciones logradas con la capacidad y flexibilidad de las LAN inalámbricas,

1.2.1.1.1. Para Ordenadores portátiles

1.2.1.1.2. Para los equipos de consultoría y auditoría

1.2.1.1.3. Para los administradores de red

1.2.1.1.4. Para facilitar es estudio en las Universidades

1.2.1.1.5. Para los encargados de los sistemas de la información,

1.2.1.1.6. Para realizar espectáculos comerciales.

1.2.1.1.7. Para los Almacenes y/o centros comerciales.

1.2.1.1.8. Para las reuniones de los Administrativos de una empresa.

2. WLAN

2.1. Ventajas

2.1.1. Las redes LAN inalámbricas, ofrecen las siguientes ventajas de productividad.

2.1.1.1. La movilidad mejora la productividad.

2.1.1.2. Son rápidas y simples de instalar

2.1.1.3. Algunas veces es mas económico

2.1.1.4. Las WLAN proporcionan todas las funcionalidades de las LAN cableadas

2.1.1.5. Soluciones inalámbricas de área local punto a punto.

2.2. Cómo fuinciona

2.2.1. Utilizan ondas electromagnéticas (Radio e Infrarrojos) para transmitir la información de un punto a otro.

2.2.2. Las ondas radioeléctricas se conocen a a menudo como portadoras radio, por que transportan la energía a un receptor remoto.

2.2.3. En una configuración típica de WLAN, un dispositivo transmisor receptor (Access Point) Se conecta a la red fija mediante un cable Ethernet estándar.

2.2.3.1. El punto de acceso recibe almacena y transmite los datos entre la WLAN y la infraestructura de red cableada.

2.2.3.1.1. Los usuarios acceden a la WLAN mediante adaptadorres para LAN inalámbricas

2.3. Configuraciones

2.3.1. WLAN independientes

2.3.1.1. Es la mas sencilla, en la cual se conectan dos PC mediante adaptadores inalàmbricos RF o IR.

2.3.2. WLAN extendidas

2.3.2.1. Los puntos de acceso pueden extender el alcance de las WLAN independientes al actuar como repetidores que doblan la distancia entre los PC inalámbricos

2.3.3. Infraestructura de las WLAN

2.3.3.1. Los puntos de acceso múltiple enlazan a WLAN a la red cableada y permiten a los usuarios compartir de forma eficiente los recursos de la red.

2.3.4. Espectro ensanchado

2.3.4.1. La mayoría de los sistemas WLAN utilizan la tecnología de espectro ensanchado, para sistemas de comunicaciones fiables seguras y misión crítica.

2.4. Consideraciones del cliente

2.4.1. Alcance/ Cobertura

2.4.1.1. Las interacciones con objetos como paredes, vigas de acero, armarios de archivos, gente, puertas afectan al alcance y cobertura de un determinado sistema.

2.4.2. Caudal de tràfico

2.4.2.1. Depende del producto y del sistema, los factores que afectan son la congestión de las ondas ( Numero de usuarios) factores de propagación como el alcance y la trayectoria,

2.4.3. Integridad y Fiabilidad

2.4.3.1. Las aplicaciones inalámbricas de sistemas comerciales y militares son tecnologías probadas.

3. IEEE 802.11

3.1. Arquitecturas

3.1.1. Para las LAN inalámbricas una red puede configurarse de dos modos diferentes:

3.1.1.1. Modo "ad hoc" (modo sin infraestructura)

3.1.1.1.1. Los ordenadores improvisan una red sobre la marcha, tiene ninguna infraestructura y cualquier nodo es capaz de comunicarse con cualquier otro.

3.1.1.2. Modo Infraestructura

3.1.1.2.1. Esta arquitectura utiliza puntos de acceso de red fijos con los que pueden comunicarse los nodos móviles

3.2. Capas del estándar

3.2.1. Capa Física

3.2.1.1. Maneja la transmisión de los datos entre los nodos.

3.2.2. Capa de Control de Acceso al Medio MAC

3.2.2.1. La capa MAC es un conjunto de protocolos responsable de mantener el orden en el uso del medio compartido

3.3. Especificaciones

3.3.1. El progreso y el desarrollo de la tecnología acompañado de los bajos precios han conducido a la especificación de las LAN inalámbricas de alta velocidad denomidada IEEE 802.1 Ib

3.3.1.1. Estas son las que se implantan en las empresas,

3.3.1.1.1. IEEE 802.11 utiliza la tecnología del espectro ensanchado por secuencia directa.

3.3.1.1.2. Las radiocomunicaciones inalámbricas generan una onda portadora de 2,4GHz y la modulan utilizando diversas técnicas.

4. IMPORTANCIA DE LA TEMPORIZACIÓN

4.1. La parte mas básica de la capa MAC es la capacidad para detectar un tiempo de silencio en la red y entonces elegir transmitir.

4.2. Una vez que el ordenador principal ha determinado que el medio ha estado inactivo durante un periodo de tiempo mínimo (DIFS, DCF) , puede transmitir el paquete, caso contrario si el nodo esta ocupado debe esperar un tiempo igual a (DIFS)

5. ESTÁ DESPEJADO PARA ENVIAR

5.1. Depende de los ambientes en los cuales se encuentran las estaciones para poder enviar información o datos.

5.2. Las paredes y otras estructuras cran zonas de cobertura de radio obscuras (Sombra)

5.3. Para mejorar esta situación se especifica una petición de enviar/ despejar para enviar como característica opcional del estándar IEEE 802.1 Ib
