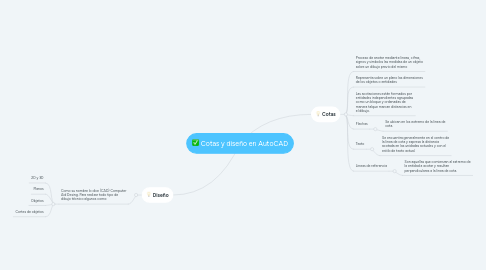

Cotas y diseño en AutoCAD por Mind Map: Cotas y diseño en AutoCAD

1. Cotas

1.1. Proceso de anotar mediante lineas, cifras, signos y simbolos las medidas de un objeto sobre un dibujo previo del mismo

1.2. Representa sobre un plano las dimensiones de los objetos o entidades

1.3. Las acotaciones están formados por entidades independientes agrupadas como un bloque y ordenadas de manera talque marcan distancias en el dibujo.

1.4. Flechas

1.4.1. Se ubican en los extremo de la linea de cota.

1.5. Texto

1.5.1. Se encuentra generalmente en el centro de la linea de cota y expresa la distancia acotada en las unidades actuales y con el estilo de texto actual.

1.6. Lineas de referencia

1.6.1. Son aquellas que comienzan al extremo de la entidad a acotar y resultan perpendiculares a la linea de cota.

2. Diseño

2.1. Como su nombre lo dice (CAD) Computer Aid Desing. Para realizar todo tipo de dibujo técnico algunos como:

2.1.1. 2D y 3D

2.1.2. Planos

2.1.3. Objetos

2.1.4. Cortes de objetos
