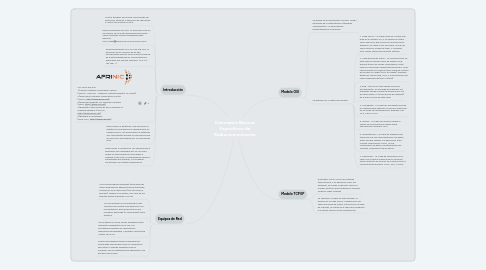

1. Introducción
1.1. TCP/IP también se conoce como grupo de protocolo Internet, y opera en las capas tres y cuatro del modelo TCP/IP.
1.2. Direccionamiento de IPv6. La dirección IPv6 es un número de 128 bits generalmente escrito como múltiples números hexadecimales. Ejemplo: 2001:0db8:1234:babe:0000:0000:0000:0001
1.3. Direccionamiento IPv4. En una red IPv4, la dirección es un número de 32 bits, normalmente escrito como cuatro números de 8 bits expresados en forma decimal y separados por puntos. Ejemplo: 10.0.17.1; 192.168. 1.1
1.4. Los cinco RIR son: 1)African Network Information Centre (AfriNIC, AFRINIC - Regional Internet Registry for Africa) 2)Asia Pacifc Network Information Centre (APNIC, http://www.apnic.net) 3)American Registry for Internet Numbers (ARIN, http://www.arin.net) 4)Regional Latin-American and Caribbean IP Address Registry (LACNIC, http://www.lacnic.net) 5)Réseaux IP Européens (RIPE NCC, http://www.ripe.net)
1.5. Direcciones IP Estáticas. Una dirección IP estática es una dirección asignada que no cambia nunca. Las direcciones IP estáticas son importantes porque los servidores que las usan son alcanzables por los servidores DNS
1.6. Direcciones IP Dinámicas. Las direcciones IP dinámicas son asignadas por un ISP para nodos no permanentes conectados a Internet, tales como computadores caseros conectados por discado, o una laptop conectada a un hotspot inalámbrico
2. Equipos de Red
2.1. Los concentradores Ethernet interconectan varios dispositivos Ethernet de par trenzado. Funcionan en la capa física (las más baja, la primera). Debido a su diseño, sólo uno de los puertos puede transmitir a la vez.
2.2. Un conmutador es un dispositivo que funciona de manera muy parecida a un concentrador, pero proporciona una conexión dedicada (o conmutada) entre puertos.
2.3. Un enrutador es el de remitir paquetes entre diferentes segmentos de la red. Los enrutadores pueden ser dispositivos dedicados de hardware, o pueden construirse a partir de un PC
2.4. Ciertos enrutadores tienen capacidad de cortafuego que proporciona un mecanismo para fltrar o redirigir paquetes que no cumplen con las exigencias de seguridad o de políticas de acceso.
3. Modelo OSI
3.1. Se define en el documento ISO/IEC 7498-1, emanado de la International Standards Organization y la International Electrotechnical Comission.
3.2. Se detallan las 7 capas del modelo:
3.2.1. 1. Capa Física.- La Capa Física es la capa más baja en el modelo OSI, y se refiere al medio físico real en el que ocurre la comunicación. Ejemplo: un cable CAT5 de cobre, un par de fibras ópticas, ondas de radio, o cualquier otro medio capaz de transmitir señales.
3.2.2. 2. Capa Enlace de Datos.- La comunicación en esta capa se define como de enlace-local porque todos los nodos conectados a esta capa se comunican directamente entre sí. Esta capa también se conoce como capa de Control de Acceso al Medio (MAC en inglés). Ejemplo: Ethernet, Token Ring, ATM, y los protocolos de redes inalámbricas (802.11a/b/g)
3.2.3. 3. Red.- Esta es la capa donde ocurre el enrutamiento. Se encarga de transferir los paquetes desde la capa de enlace local a la de otras redes. IP (el protocolo de Internet) es el más común de esta capa.
3.2.4. 4. Transporte.- La Capa de Transporte provee un método para obtener un servicio particular en un nodo de red específico. Ejemplo: son TCP, UDP y SCTP
3.2.5. 5. Sesión.- La Capa de Sesión maneja la sesión de comunicación lógica entre aplicaciones. Ejemplo: RPC
3.2.6. 6. Presentación.- La Capa de Presentación tiene que ver con representación de datos, antes de que lleguen a la aplicación. Esto incluye codificación HTML, MIME, compresión de datos, comprobación del formato, ordenación de los bytes
3.2.7. 7. Aplicación.- La Capa de Aplicación es la capa con la que la mayoría de los usuarios tiene contacto; es el nivel en el que ocurre la comunicación humana. HTTP, FTP, y SMTP
