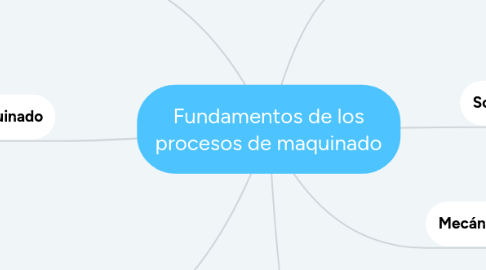

Fundamentos de los procesos de maquinado por Mind Map: Fundamentos de los procesos de maquinado

1. Soldadura

1.1. Es un proceso en el cual, una vez que la pieza fue extruida, forjada o moldeada, y se le realizaron las operaciones de post-procesamiento se suelen unir con otros elementos para formar el producto final.

2. Operaciones de maquinado

2.1. TORNEADO

2.1.1. Donde la pieza de trabajo se mueve mientras que la herramienta esta fija.

2.2. FRESADO

2.2.1. Donde la pieza de trabajo esta fija, mientras la herramienta se mueve.

3. Elementos básicos de operación

3.1. -Bancada, estructura o bastidor. -Carros portaherramienta y correderas (o guías). -Husillos y cojinetes. -Unidad de potencia.

4. Operaciones de maquinado

4.1. Desbaste

4.1.1. Esta operación se lleva a cabo cuando se requiere remover gran cantidad de material de la pieza de trabajo, y se realiza en piezas de trabajo en bruto.

4.2. Acabado

4.2.1. Esta operación suele ser realizada en piezas semiterminadas las cuales solo requieren que se elimine una delgada capa de determinada superficie, así también como para cumplir con las dimensiones especificadas en los dibujos ingenieriles.

5. Máquinas-Herramienta CNC

5.1. Tienen medios para almacenar datos, es decir, memoria. Esta característica hace posible que el contenido de la operación sea puesto en memoria y ser ejecutada y editada cuantas veces se requiera.

5.2. Las máquinas CNC se pueden programar para que realicen operaciones previamente codificadas mediante el uso de códigos G y M.

6. Mecánica del corte

6.1. El corte de metal mediante un cortador duro para cortar una pieza de trabajo más blanda. Este proceso se controla en una máquina-herramienta por medio de un portaherramientas para guiar la herramienta a lo largo de una pieza rígidamente sujeta.

7. Fuerzas y potencia de corte

7.1. La fuerza de corte vertical Ft, (a veces llamada fuerza tangencial) realiza todo el trabajo porque opera con altas velocidades de corte, Vc.

7.2. La velocidad de corte Vc, es la velocidad relativa de la pieza de trabajo y la herramienta; en el borde de la herramienta.
