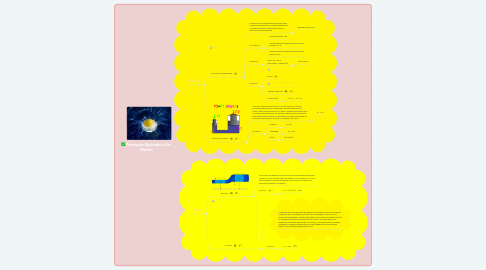

Principios Aplicados a los Fluidos por Mind Map: Principios Aplicados a los Fluidos

1. Líquidos

1.1. Principio de Arquímedes

1.1.1. El principio de Arquímedes afirma que todo cuerpo sumergido en un fluido experimenta un empuje vertical y hacia arriba igual al peso de fluido desalojado.

1.1.1.1. Empuje=peso=rf·gV

1.1.2. Las fuerzas

1.1.2.1. Peso del cuerpo, mg

1.1.2.2. Fuerza debida a la presión sobre la base superior, p1·A

1.1.2.3. Fuerza debida a la presión sobre la base inferior, p2·A

1.1.3. Equilibrio

1.1.3.1. mg+p1·A= p2·A mg+ρfgx·A= ρfg(x+h)·A

1.1.3.1.1. mg=ρfh·Ag

1.1.4. Fórmulas

1.1.4.1. Áltura

1.1.4.2. Energía Potencial

1.1.4.3. Fuerza Total

1.1.4.3.1. F= ( ρ f − ρ ) V g

1.2. Principio de Pascal

1.2.1. En física, el principio de Pascal o ley de Pascal, es una ley enunciada por el físico-matemático francés Blaise Pascal (1623-1662) que se resume en la frase: la presión ejercida sobre un fluido incompresible y en equilibrio dentro de un recipiente de paredes indeformables se transmite con igual intensidad en todas las direcciones y en todos los puntos del fluido.

1.2.1.1. P1 = P2

1.2.2. Fórmulas

1.2.2.1. Presión

1.2.2.1.1. p=F/A

1.2.2.2. Densidad

1.2.2.2.1. d = m/V

1.2.2.3. Peso

1.2.2.3.1. p=(m.g)/V.

2. Gases

2.1. Bernoulli

2.1.1. El principio de Bernoulli dice que la suma de energías potencial y cinética, en los varios puntos del sistema, es constante, si el flujo sea constante. Cuando el diámetro de un tubo se modifica, la velocidad también se modifica.

2.1.2. Fórmula

2.1.2.1. p1 + 1/2.p (v.v) + pgh

2.2. Torricelli

2.2.1. s una aplicación del principio de Bernoulli y estudia el flujo de un líquido contenido en un recipiente, a través de un pequeño orificio, bajo la acción de la gravedad. A partir del teorema de Torricelli se puede calcular el caudal de salida de un líquido por un orificio. “La velocidad de un líquido en una vasija abierta, por un orificio, es la que tendría un cuerpo cualquiera, cayendo libremente en el vacío desde el nivel del líquido hasta el centro de gravedad del orificio”

2.2.2. Fórmula

2.2.2.1. v2 = 2gh
