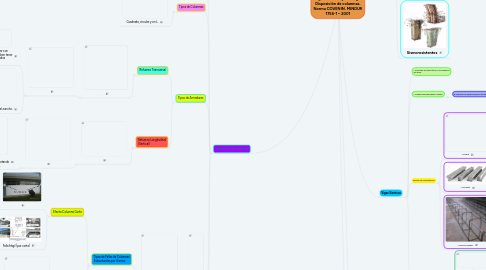

Vigas sísmicas y de carga. Disposición de columnas. Norma COVENIN. MINDUR 1756-1 – 2001 por Mind Map: Vigas sísmicas y de carga. Disposición de columnas. Norma COVENIN. MINDUR 1756-1 – 2001

1. La carga sísmica define las acciones que un sismo provoca sobre la estructura de un edificio y que deben ser soportadas por esta.

1.1. Acción sísmica

1.2. Se dice que una edificación es sismorresistente cuando se diseña y construye con una adecuada configuración estructural

1.3. El dilema de construir pisos flexibles en zonas sísmicas.

1.4. Soporte Sismico

2. Vigas Sísmicas

2.1. * Soportan las estructuras y las cargas en las obras.

2.2. * Trabaja principalmente a flexión.

2.2.1. El esfuerzo de flexión provoca tensiones

2.2.1.1. Tracción y Compresión

2.3. Pueden ser realizadas en:

2.3.1. - Madera

2.3.1.1. * Se comporta de un modo ortotrópico

2.3.1.2. * Con diversidad en su resistencia y rigidez

2.3.1.3. * Soportan diferentes sentidos en los esfuerzos

2.3.1.4. * Soporta exigencias con menos deformación

2.3.2. - Hormigon

2.3.2.1. * Se utiliza el hormigón pretensado y el postensado

2.3.2.2. * Son resistentes

2.3.2.3. * Presentan buena flexibilidad y adaptación a las exigencias

2.3.2.4. * Usadas en construcción de viviendas

2.3.3. - Hierros soldados

2.3.3.1. * Presenta un comportamiento isotrópico

2.3.3.2. * Menor peso que el hormigón

2.3.3.3. * Logran soportar mayores esfuerzos de compresión y tracción

2.3.3.4. * Se usan para obras residenciales y urbanas

2.4. Las uniones pueden ser:

2.4.1. Articuladas

2.4.2. Rígidas

3. Vigas de carga

3.1. * Esquemas estructurales como viga apoyada sobre pilar o ménsulas

3.2. * Da continuidad a varios tramos

3.3. Tipos

3.3.1. vigas de carga en T invertida

3.3.1.1. Vigas de carga Rectangulares

3.3.1.1.1. Vigas de carga grada

3.3.2. Vigas de carga en L

3.3.2.1. Vigas de carga en T

3.3.2.1.1. Vigas de carga Bodega

4. Disposición de Columnas

4.1. La columna es el elemento estructural vertical empleado para sostener la carga de la edificación.

4.2. Tipos de Columnas

4.2.1. Cuadrada, circular y en L.

4.3. Tipos de Armaduras

4.3.1. Refuerzo Transversal

4.3.1.1. .

4.3.1.1.1. .

4.3.2. Refuerzo Longitudinal (Vertical)

4.3.2.1. .

4.3.2.1.1. .

4.4. .

4.4.1. Carga crítica (Pandeo)

4.4.1.1. Tipos de Fallas de Columnas Estructurales por Sismos

4.4.1.1.1. Efecto Columna Corta

4.4.1.1.2. Falla por Flexión

4.4.1.1.3. Compresión y Flexocompresión

4.5. Fuerzas que Interactúan en las Columnas

5. El CONSEJO SUPERIOR DE FONDONORMA, en su 7ma reunion del dia 25 de julio de 2001 se aprovo la presente norma.

5.1. SOPORTES SISMORRESISTENTES

5.2. La presente norma fue titulada EDIFICACIONES SISMORRESISTENTES, REQUISITOS Y COMENTARIOS.

5.3. Sismoresistentes

6. La presente norma Venezolana esta constituida por dos partes: Parte 1 Requisitos y Parte 2 Comentarios.

6.1. FUERZAS INICIALES

6.1.1. Ingeniería Estructural y Sismorresistente para Edificaciones

6.2. Propagación de ondas sísmicas

6.2.1. ondas sísmicas

6.3. LAS OBSERVACIONES Y SUGERENCIAS DE LA COMISION DE LA NORMA DESTACAN:

6.3.1. a) Elaboración de un extenso documento base.

6.3.2. b) Preparación de una versión preliminar del Articulado.

6.3.3. c) Organización de las observaciones.

6.3.4. d) Preparación y discusión del texto del articulado final.

6.3.5. e) Luego del cumplimiento, revisión y actualización.

6.4. SISMORRESISTENCIA

6.5. Considerar que el largo de la vivienda no debe ser mayor que 3 veces el ancho para una vivienda sismorresistente.

6.5.1. la vivienda debe ser lo más simétrica posible
