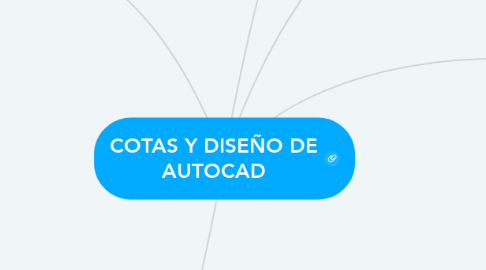

COTAS Y DISEÑO DE AUTOCAD por Mind Map: COTAS Y DISEÑO DE AUTOCAD

1. COMO ACOTAR

1.1. elección de los planos de referencia

1.1.1. si la pieza es prismática e incluye dos planos de simetría se eligen los dos como planos de referencia.

1.1.2. si la pieza es simétrica, el plano de referencia debe concordar con el de simetría.

1.1.3. si la pieza tiene sus caras planas, se eligen como platos de referencias sus caras exteriores.

1.1.4. si la pieza es de revolución , los planos de referencia deberán ser perpendiculares al eje de revolución.

1.2. criterios para acotar

1.2.1. no cortarse entre si

1.2.2. pueden sustituirse por una leyenda

1.2.3. stuadas fuera de la vista, con 8 y 5 mm de diferencia entre si .

1.2.4. nunca acotar isometrias

1.2.5. no repetir cotas

1.2.6. generalmente paralelas, pero lo posible hacerlas oblicuas( 60° inclinación)

1.2.7. norte aristas ni prolongaciones como lineas cortas

1.2.8. las cotas deben leerse desde posición normal.

1.2.9. siempre deben ser completas indicar el total de la magnitud.

1.2.10. la cifra debe ir centrada, encima o a la izquierda de la cota.

1.2.11. no cortar otras lineas del dibujo

1.2.12. no acotar lineas ocultas

1.2.13. usar el mismo tipo de flecha

1.2.14. para elementos o detalles se acota desde el centro de la figura

1.2.15. no poner fechas de cota puntos de tangencia

1.2.16. si la linea de cota es incompleta, se marca con el simbolo

1.2.17. no se indica el centro del arco se acota con "R"

1.2.18. cotas a escala, subrayadas

1.2.19. arcos superiores a 180° y circunferencia se acotan con diametros.

1.2.20. no deben compartir vistas auxiliares de otras vistas

1.2.21. si la cifra no cabe en la cota pueden ponerse al lado .

1.2.22. en caso de corte, se realizan cotas ficticias

2. TIPOS DE COTAS

2.1. auxiliares

2.1.1. son unicamente informativas

2.2. funcionales

2.2.1. son esenciales para determinar funcional mente de la pieza

2.3. no funcionales

2.3.1. no son esenciales para determinar la funcionalidad de la pieza.

3. ACOTACION

3.1. es lo que se indica en un plano con las medidas reales que tienen los objetos representados en el.

3.1.1. criterio de funcionamiento

3.1.1.1. permitir información respecto a las condiciones de trabajo o funcionamiento de pieza.

3.1.2. criterio de fabricación

3.1.2.1. permitir toda información posible para poder fabricar la pieza.

3.1.3. criterios de verificacion

3.1.3.1. proporciona las medidas necesarias para permitir verificar si la pieza cumple los requerimientos necesarios.

4. ACOTAR

4.1. ojetivo

4.1.1. poder diseñar cualquier objeto sin necesidad de realizar mediciones en el dibujo, ni reducir medidas por suma o diferencia de cotas.

5. ELEMENTOS DE LAS COTAS

5.1. linea de cota

5.1.1. es una linea paralela a la magnitud a medir y esta se dibuja mediante una linea fina continua.

5.2. fechas de cota

5.2.1. son dos símbolos que se ubican en los extremos de la cota.

5.3. cifra de cota

5.3.1. es la indicación numérica de la medida, la cual es la mas importante de la cota y debería tener visibilidad preferente en el plano

5.4. lineas auxiliares de cota

5.4.1. son lasa lineas paralelas que inician en los extremos de la magnitud que se va medir.
